Блоки сопряжения

Блоки сопряжения водоотводных лотков используются при обустройстве водопропуска железобетонных труб. Они обеспечивают устойчивость водоотводных сооружений на косогорных участках автомобильных и железнодорожных путей и несут как укрепительную, так и направляющую функцию.

Компания «Пром ЖБИ» осуществляет производство и реализацию блоков сопряжения водоотводных лотков. Поскольку мы являемся изготовителем изделий, стоимость нашей продукции минует наценки перекупщиков.

Все работы ведутся в соответствии с утвержденными нормативами. Мы также выполняем заказы по индивидуальным чертежам.

Заказать работы Вы можете, написав нам на почту Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript или позвонив по телефону +7 (800) 444-79-35.

Принятые условные обозначения: ТП 501-96

п. – блок сопряжения правый;
л. – блок сопряжения левый;

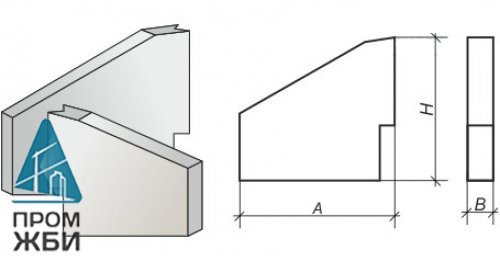

блоки сопряжения

Характеристики

Блоки сопряжения водоотводных лотков представляются в виде откосных стенок и служат для соединения лотков с трубами, обеспечивая прочную связь между элементами всей водоотводной конструкции.

Блоки сопряжения бывают двух видов:

для круглых труб;
для прямоугольных труб

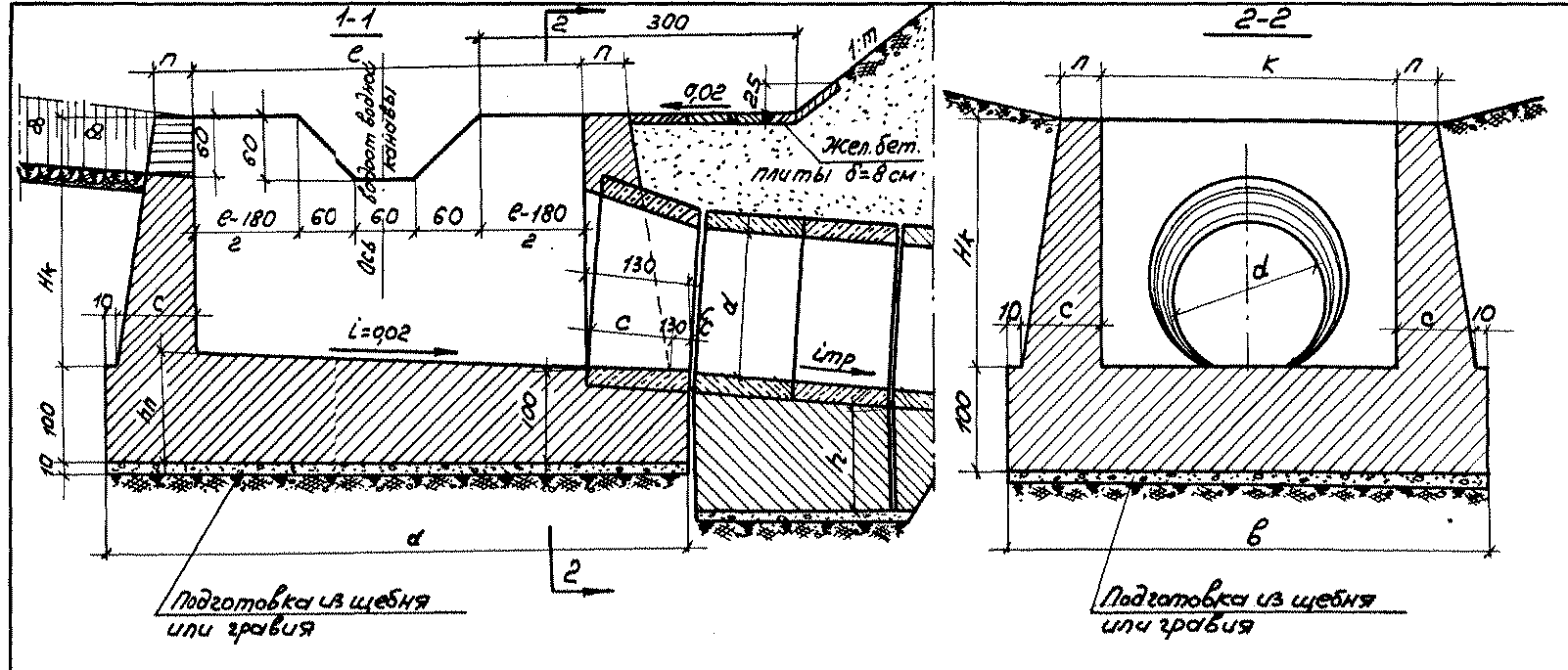

блоки сопряжения схема1

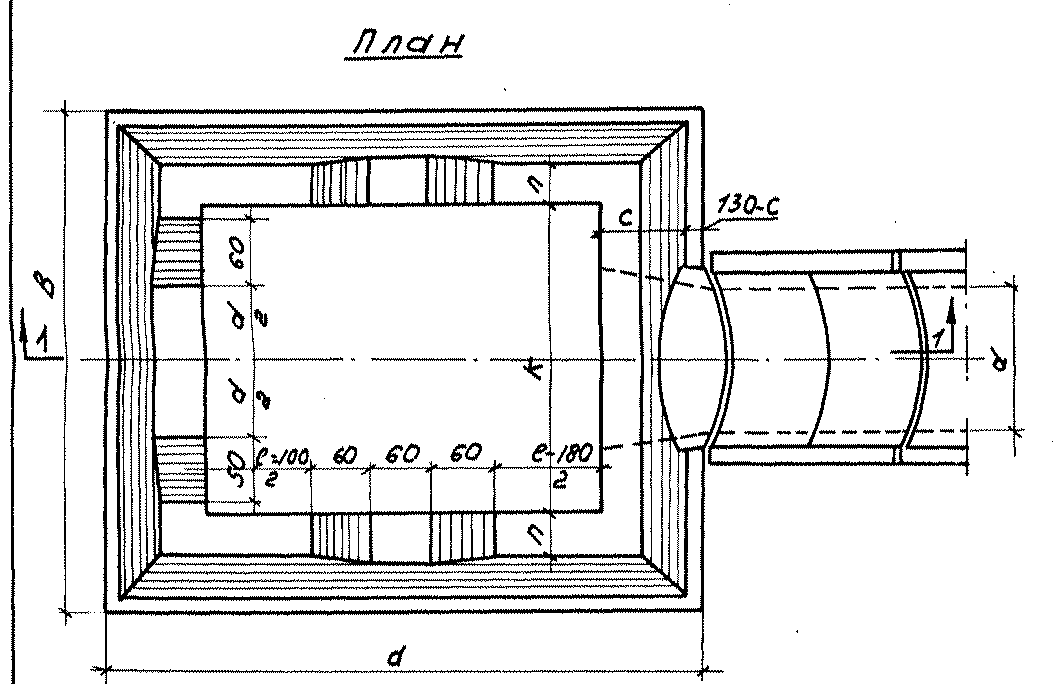

блоки сопряжения схема2

Учитывая характер применения, блоки сопряжения водоотводных лотков производятся из гидротехнического тяжелого бетона марки М200. Данный вид бетона специально разработан для контакта с дождевыми и сточными водами. Он обладает высокими характеристиками прочности, а также дополнительной стойкостью к климатическим воздействиям. Модифицированный бетон марки М200 слабо подвержен коррозии, его водостойкость составляет W4. Морозостойкость – F200-F300, прочность на сжатие – В20. Для повышения срока службы, лотки быстротока армируются стальными каркасами класса А-I, А-II, также прошедших антикоррозийную обработку.

Наименование	Размеры (l,b,h), мм	Объем, куб. м	Вес, т
Блок сопряжения лотков с прямоугольными трубами 231 п.-л.	29801900300	1,4	3,5
Блок сопряжения лотков с прямоугольными трубами 232 п.-л.	35002500300	2,11	5,3
Блок сопряжения лотков с прямоугольными трубами 233 п.-л.	35002500300	2,11	5,3
Блок сопряжения лотков с прямоугольными трубами 234 п.-л.	35002100300	1,74	4,4
Блок сопряжения лотков с прямоугольными трубами 235 п.-л.	40003250300	3,08	7,7
Блок сопряжения лотков с прямоугольными трубами 236 п.-л.	40002400300	2,22	5,6
Блок сопряжения лотков с прямоугольными трубами 237	2700800300	0,65	1,6
Блок сопряжения лотков с прямоугольными трубами 238	27001550300	1,26	3,1
Блок сопряжения лотков с прямоугольными трубами 239	27003000300	2,43	6,1
Блок сопряжения лотков с круглыми трубами 222 п.-л.	23002050300	1,28	3,2
Блок сопряжения лотков с круглыми трубами 223 п.-л.	25502050300	1,37	3,4
Блок сопряжения лотков с круглыми трубами 224 п.-л.	28002550300	1,83	4,6
Блок сопряжения лотков с круглыми трубами 225 п.-л.	25502600300	1,71	4,3
Блок сопряжения лотков с круглыми трубами 226 п.-л.	28002600300	1,84	4,6
Блок сопряжения лотков с круглыми трубами 227 п.-л.	31002600300	1,95	4,9
Блок сопряжения лотков с круглыми трубами 228	21001100300	0,69	1,7
Блок сопряжения лотков с круглыми трубами 229	21001500300	0,95	2,4
Блок сопряжения лотков с круглыми трубами 230	21002100300	1,32	3,3
