Звенья железобетонные круглых водопропускных труб

Для создания водопропускной системы на автомобильных дорогах с насыпями, используют звенья водопропускных труб, различных диаметров и длины. Круглые звенья железобетонной трубы от 2 метров до 5 метров длиной, соединяют в секции, чаще всего используют 3 метра, двухметровые считаются дополнительными. В соединениях звеньев железобетонных водопропускных труб оставляют деформационные швы, между секциями их длина может составлять до 10 мм, толщиной же эти швы делают до 30 мм.

Прокладка водопропускных труб из звеньев делается с использованием строительного подъема, подъем получается за счет ступенчатого размещения секций.

Компания "Пром-ЖБИ" производит и поставляет круглые звенья водопропускной трубы, цилиндрические звенья водопропускной трубы. Производство осуществляется по Серии 3.501.1-144, шифр 1484, Серии 3.501.-59.

Заказать круглые звенья и цилиндрические звенья у нас вы можете, написав на почту:  Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , наши менеджеры свяжутся с вами.

Цена по запросу. Наличие по запросу.

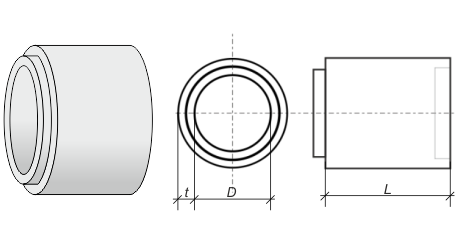

Принятые условные обозначения: ГОСТ 24547-81 Серия 3.501.1-144 Серия 3.501.-59.
ЗК - звено коническое
L - длина звена
D - диаметр отверстия
t - толщина стенок

Для устойчивости и предотвращения деформации трубы, за счет горизонтального давления насыпи, используют оголовки водопропускных труб. Для более удобного использования водоотведения оголовки принято ставить одинаковыми на входе и выходе трубы. Для изготовления круглых звеньев водопропускных железобетонных труб и оголовков используют бетон класса B20-B40, морозостойкости F200-300 и водонепроницаемости W6.

В зависимости от высоты насыпи, водопропускные звенья труб делятся на три группы, на определение группы влияет фактор несущей способности звена. Каждая группа звеньев обладает своими физическими характеристиками: различной толщиной стенок и разная конструкция арматурного каркаса. Для удобства выбора изделия мы составили таблицу с размерами и наименованиями различных видов звеньев железобетонных водопропускных труб.

звенья железобетонные круглых водопропускных труб

Технологические характеристики продукции:

Наименование

Номенклатура

Габариты (мм.)

Масса (т.)

Звено круглое

ЗК1.100

500x1000x80

0,4

ЗК1.300

600x3000x80

1,0

ЗК2.100

800x1000x80

0,55

ЗК2.200

800x2000x80

1,1

ЗК2.300

800x3000x80

1,65

ЗК3.100

1000x1000x100

0,9

ЗК3.150

1000x1500x100

1,3

ЗК3.200

1000x2000x100

1,8

ЗК3.300

1000x3000x100

2,7

ЗК4.100

1000x1000x120

1,1

ЗК4.150

1000x1500x120

1,6

ЗК4.200

1000x2000x120

2,1

ЗК4.300

1000x3000x120

2,7

ЗК5.100

1250x1000x120

1,3

ЗК5.150

1250x1500x120

2,6

ЗК5.200

1250x2000x120

2,9

ЗК5.300

1250x3000x120

3,9

ЗК6.100

1250x1000x140

1,5

ЗК6.150

1250x1500x140

2,3

ЗК6.200

1250x2000x140

3,0

ЗК6.300

1250x3000x140

4,6

ЗК7.100

1250x1000x180

2,0

ЗК7.150

1250x1500x180

3,0

ЗК7.200

1250x2000x180

4,1

ЗК7.300

1250x3000x180

6,1

ЗК8.100

1500x1000x140

1,8

ЗК8.150

1500x1500x140

2,7

ЗК8.200

1500x2000x140

3,6

ЗК8.300

1500x3000x140

5,4

ЗК9.100

1500x1000x160

2,1

ЗК9.150

1500x1500x160

3,1

ЗК9.200

1500x2000x160

4,2

ЗК9.300

1500x3000x160

6,225

ЗК10.100

1500x1000x220

3,0

ЗК10.150

1500x1500x220

4,5

ЗК10.200

1500x2000x220

6,3

ЗК10.300

1500x3000x220

8,925

ЗК11.100

2000x1000x160

2,7

ЗК11.150

2000x1500x160

4,1

ЗК11.200

2000x2000x160

5,5

ЗК11.300

2000x3000x160

8,2

ЗК12.100

2000x1000x200

3,5

ЗК12.150

2000x1500x200

5,2

ЗК12.200

2000x2000x200

6,9

ЗК12.300

2000x3000x160

10,4

ЗК13.100

2000x1000x240

4,225

ЗК13.150

2000x1500x240

6,4

ЗК13.200

2000x2000x240

8,5

ЗК13.300

2000x3000x240

12,7

ЗК14.132

1000x1320x100

1,3

ЗК15.132

1500x1320x120

1,9

ЗК16.132

1800x1320x140

2,6

ЗК17.132

2000x1320x160

3,9



Звено цилиндрическое



№10

3000х500х660



1,1



№11

1000х750х910



0,5



№12

1000х1000х1200



0,9



№12a

1500х1000х1200



1,3



№13

1000х1000х1240



1,1



№13a

1500х1000х1240



1,6



№14

1000х1250х1490



1,3



№14a

1500х1250х1490



2,0



№15

1000х1250х1530



1,5



№15a

1500х1250х1530



2300



№16

1000х1500х1780

1,8



№16a

1500х1500х1780

2,7

№17

1000х1500х1820

2,1

№17a

1500х1500х1820

3,2

№70

1000х1250х1610

2,0

№70a

1500х1250х1610

3,0

№71

1000х1500х1940

3,0

№71a

1500х1500х1940

4,5

№72

1000х2000х2320

2,7

№72a

1500х2000х2320

4,1

№73

1000х2000х2400

3,5

№73a

1500х2000х2400

5,3

№74

1000х2000х2480

4,2

№74a

1500х2000х2480

6,3

ОСТ 35-27.1-85. Звенья железобетонные круглых и прямоугольных водопропускных труб под железные и автомобильные дороги.

Наименование изделия
Габариты, мм (l,b,h)
Объем бетона, куб. м
Масса, т
ЗК 1.100 1000х660х660 0,15 0,4
ЗК 1-300 3000х600х800 0,39 1,0
ЗК 10-100 1000х1940х1940 0,17 3,0
ЗК 10-150 1500х1940х1940 2,1 5,25
ЗК 10-200 2000х1500х1500 2,52 6,3
ЗК 10-300 3000х1000х1400 3,6 9,0
ЗК 11-100 1000х2320х2320 1,09 2,7
ЗК 11-150 1500х2320х2320 1,64 4,1
ЗК 11-200 2000х2320х2320 2,16 5,4
ЗК 11-300 3000х2320х2320 3,28 8,2
ЗК 12-100 1000х2400х2400 1,38 3,45
ЗК 12-150 1500х2400х2400 2,7 5,3
ЗК 12-200 2000х2400х2400 2,76 6,9
ЗК 12-300 3000х2400х2400 4,16 10,4
ЗК 13-100 1000х2480х2480 1,69 4,22
ЗК 13-150 1500х2480х2480 2,54 6,3
ЗК 13-200 2000х2480х2480 3,4 8,5
ЗК 13-300 3000х2480х2480 5,08 12,7
ЗК 2-100 1000х910х910 0,21 0,5
ЗК 2-300 3000х910х910 0,63 1,6
ЗК 3-100 1000х1200х1200 0,35 0,9
ЗК 3-150 1500х1200х1200 0,52 1,3
ЗК 3-200 2000х1200х1200 0,7 1,8
ЗК 3-300 3000х1200х1200 1,05 2,7
ЗК 4-100 1000х1240х1240 0,42 1,05
ЗК 4-150 1500х1240х1240 0,63 1,6
ЗК 4-200 2000х1240х1240 0,84 2,1
ЗК 4-300 3000х1240х1240 1,26 3,2
ЗК 5-100 1000х1490х1490 0,52 1,3
ЗК 5-150 1500х1490х1490 0,78 2,0
ЗК 5-200 2000х1490х1490 1,04 2,6
ЗК 5-300 3000х1490х1490 1,56 3,9
ЗК 6-100 1000х1530х1530 0,61 1,5
ЗК 6-150 1500х1530х1530 0,91 2,3
ЗК 6-200 2000х1530х1530 1,22 3,0
ЗК 6-300 3000х1530х1530 1,83 4,6
ЗК 7-100 1000х1610х1610 0,81 2,025
ЗК 7-150 1500х1610х1610 1,21 3,0
ЗК 7-200 2000х1610х1610 1,64 4,1
ЗК 7-300 3000х1610х1610 3,0 7,5
ЗК 8-100 1000х1780х1780 0,72 1,8
ЗК 8-150 1500х1780х1780 1,08 2,7
ЗК 8-200 2000х1780х1780 1,44 3,6
ЗК 8-300 3000х1780х1780 2,16 5,4
ЗК 9-100 1000х1820х1820 0,84 2,1
ЗК 9-150 1500х1820х1820 1,26 3,2
ЗК 9-200 2000х1820х1820 1,66 4,2
ЗК 9-300 3000х1820х1820 2,49 6,2

Звенья труб круглые Серия 3.503.1-112.97 выпуск 1.

Наименование изделия
Габариты, мм (l,b,h)
Объем бетона, куб. м
Масса, т
ЗД 15.20-F 2190х2190х2000 1,96 4,9
ЗД 15.20-M 2190х2190х2000
1,96
4,9
ЗД 15.35-F 2190х2190х3610
3,21 8,0
ЗД 15.35-М 2190х2190х3610
3,21 8,0
ЗДК 15.35-F 2190х2190х3610
2,7 6,75
ЗДК 15.35-M 2190х2190х3610 2,7
6,75
ЗДКР 15.35-F 2190х2190х3610
2,81 7,025
ЗДКР 15.35-M 2190х2190х3610
2,81
7,025

Наша компания, имеет колоссальный опыт по производству круглых и цилиндрических водопропускных звеньев, подробно изучив все требования ГОСТа 24547-81 и в соответствии с серией выпуска 3.501.1-144, 3.501.-59 совершенствуем процессы изготовления. Помимо производства возникают вопросы о доставке, так как звенья не совсем удобной формы для перевозки, в связи с этим наши логисты продумали все факторы для доставки, и готовы предложить вам свои услуги по удобным ценам.
