Анкерные плиты и ригели опор ЛЭП

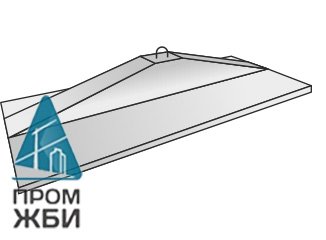

Для закрепления в грунте металлических и железобетонных опор на оттяжках, применяются опорно анкерные плиты. Данные изделия, как правило, изготавливаются из тяжелого бетона класса В30. Кроме этого, для того чтобы заполнить анкерные плиты, используют высококачественный гранитный щебень, который отличается прочностью и повышенной морозостойкостью. На внешний вид они выглядят как прямоугольные конструкции с одним центральным ребром. На сегодняшний день выпускается шесть типов анкерных плит. Самыми востребованными считаются анкерные плиты ПА 1 1 и ПА 2 1.

Принятые условные обозначения: Серия 3.407-115.5 Серия 3.501.1-145.2-9 Серия 3.407-85
ПА X-Y
ПА - плиты анкерные
Х - размер опалубки
Y - длина плиты
Р - ригель
1 - типоразмер
А - анкерно-угловые опоры
АР - анкерные опоры
АОП - анкерно опорные плиты

Серия 3.407-115.5

Серия 3.501.1-145.2-9

Серия 3.407.1-143 Выпуск 7

Серия 3.407-85

Серия 3.407.9-158

анкерные плиты и ригели опор ЛЭП

Ригели опор ЛЭП являются обязательным элементом, который применяется для того, чтобы увеличить боковую поверхность фундамента и прилагающихся железобетонных стоек. Данные составляющие способствуют достижению необходимой несущей способности, которая осуществляется под действием горизонтальных нагрузок. Анкерные плиты и ригели опор ЛЭП - важные составляющие, которые необходимы для качественного и легкого возведения линий электропередач.

Анкерные плиты и ригели для опор ЛЭП изготавливаются в соответствии с ТУ 5800-001-00113377-2001 и специально разработанными чертежами конструкций серии 3.407-115. Анкерно-опорные плиты производятся согласно

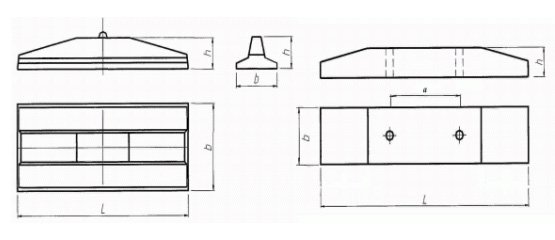

анкерные плиты и ригели опор ЛЭП схема

Номенклатура изделий согласно Серии 3.407-115.5

Наименование
Номенклатура
Габариты (мм.)
Масса (т.)
Плиты анкерные ПА1-1 450x1000x1000 0,5
ПА1-2 450x1500x1000 0,7
ПА2-1 600x2000x1500 1,6
ПА2-2 600x3000x1500 2,2
ПА3-1 600x3000x2000 2,8
ПА3-2 600x4000x2000 3,7
Ригели Р1 140x1500x500 0,2
Р1А 200x3000x400 0,5
АР5 200x3000x400 0,5
АР6 200x3500x500 0,76
АР6-1 200x3500x500 0,76
АР7 200x2000x300 0,23
АР7-1 200x2000x300 0,23
АР8 350x6000x640 2,6
ПП1-А 200x3600x1800 3,25
Ригельный анкер РАж-1 650x220x160 0,038

Анкерно опорная плита согласно Серии 3.501.1-145.2-9

Номенклатура
Габариты (мм.), D,h
Объем, м3
Масса, т.
АОП 750*80 0,036 0,09

Анкер цилиндрический и опорно анкерная плита Серия 3.407.1-143 Выпуск 7

Наименование
Номенклатура
Габариты (мм.), D,h
Объем, м3
Масса, т.
Анкер цилиндрический АЦ-1 650*300 0,12 0,3
Опорно анкерная плита П-3и (l)620-820*(b)620-820*(h)150 0,05 0,11
П-3и (l)420*(b)420*(h)150 0,02 0,05

Ригель Серия 3.407-85

Номенклатура
Габариты (мм.), l,b,h
Объем, м3
Масса, т.
Р1ж 500*110*175 0,01 0,02

Ригели опор ВЛ и ОРУ Серия 3.407.9-158

Номенклатура
Габариты (мм.), l,b,h
Объем, м3
Масса, т.
РФ 3.0 3000*400*200 0,2 0,5
РФ 1.5 1500*500*140 0,08 0,2
РЦ 3,0-6 3000*400*200 0,2 0,5
РЦ 3,5-6 3500*500*200 0,28 0,7
РЦ 3,5-8 3500*500*200 0,28 0,7
РЦ 6,0-8 6000*640*350 1,04 2,6

Компания «Промышленные Железобетонные Изделия», имея огромный опыт в производстве и продаже железобетонных изделий, гарантирует максимально быстро и корректно оказать все предоставляемые работы и услуги. Цена по запросу. Наличие по запросу.

Представительство ООО «Промышленные железобетонные изделия» открылось в Крыму, г. Симферополь, ул. Толстого, 75В, Торгово-офисный центр «Гагаринский». Для оформления заказа и консультации пишите на Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript или звоните +7 (365) 266-97-74.
