Скользящие опоры

Скользящие опоры - это вид сборных или сварных металлоконструкций, используемых в качестве поддерживающего основания для трубопроводов любого типа.



Принятые условные обозначения: Серия 4.903-10 в.4-5ГОСТ 14911-82
i - тип скользящей опоры;
d – диаметр стальной трубы;
D - диаметр оболчки-трубы;
В - ширина башмака.
H - высота опоры до сечения стальной трубы;
h1 - высота ножки опоры;

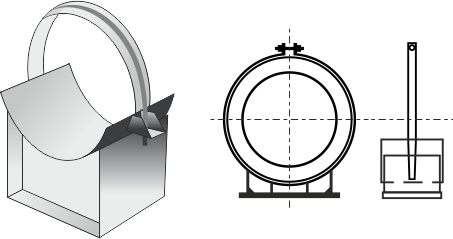

Скользящая опора: особенности конструкции

Скользящая опора конструктивно представляет собой кольцо с возможностью размыкания, установленное на опору-башмак. Башмак – это железобетонный блок, верхняя часть которого имеет полукруглое сечение. В полукруглую выемку, на несколько слоев изолирующих материалов и листовой металл крепится кольцевая часть опоры.

Специальная обработка позволяет скользящим опорам не препятствовать движению трубопровода, обусловленным термическим расширением или иными воздействиями на его элементы.

Кольцо – основная часть скользящей опоры для труб – может быть изготовлено методом сварки (в этом случае его нельзя быстро разомкнуть), держаться на метизах или прочных заклепках. Последние два варианта предпочтительней, поскольку позволяют быстро демонтировать опору без необходимости разрывания кольца или демонтажа участка трубопровода.

На каждую партию опор скользящих для трубопроводов и труб прилагается паспорт завода - производителя с указанием даты изготовления, сертификатов на материалы. По желанию заказчика может быть изменена высота башмака (h).

скользящая опора
Наружный диаметр стальной трубы
Условный диаметр стальной трубы
ТИП 1
ТИП 2
Толщина стального листа
Высота башмака до стальной трубы
Диаметр оболочки
Диаметр оболочки
d,мм d,мм D,мм D,мм s,мм h,мм
57 50 125 140 3 100; 150; 200
76 70 140 160
89 80 160 180
108 100 180 200
133 125 225 250
159 150 250 280
219 200 315 355
273 250 400 450
325 300 450 500
426 400 560 630
530 500 630 -
630 600 800 -
720 700 900 -
820 800 1000 1100
920 900 1100 1200
1020 1000 1200 -

Виды скользящих опор

В зависимости от места, где размещается скользящая опора, различают:

  • обычные скользящие опоры;
  • приварные скользящие опоры;
  • хомутовые скользящие опоры;
  • приварные надземные скользящие опоры.

Скользящая опора может выпускаться в широком диапазоне диаметров, с использованием металла различной толщины и ширины. Типоразмеры конструкции зависят от сечения труб, образующих трубопровод, их массы (толщины стенок и характера рабочей среды), условий эксплуатации.

В силу конструктивных особенностей, скользящая опора испытывает только вертикальные нагрузки, создаваемые весом трубопровода и рабочей среды в нем. Деформации труб, резкие скачки температуры на внешних стенках трубопровода не оказывают на эксплуатационные характеристики опоры никакого влияния: она остается неподвижной при любых условиях, поддерживая трубопровод.

Компания «Промышленные Железобетонные Изделия», имея огромный опыт в производстве и продаже железобетонных изделий, гарантирует максимально быстро и корректно оказать все предоставляемые работы и услуги. Мы предлагаем купить скользящие опоры трубопроводов. Для того, чтобы узнать цену на скользящие опоры, свяжитесь с нашими менеджерами. Цена по запросу. Наличие по запросу.
