Откосные стенки водопропускных труб

В одном из разделов мы разбирали характеристики и структуру водоотводов, для насыпей дорожных. При установке водоотводного сооружения используют различные бетонные элементы: откосные стенки водопропускных труботкосы стенок водоотвода, фундаментные плиты, бетонные блоки для фундамента водоотвода, и упоры, используемые для поворота отводов. Все выше сказанные изделия служат для поддержания и равномерного распределения давлений на водоотводное сооружение, с учетами всех давлений, как горизонтальных, так и вертикальных.

Заказать откосные стенки у нас вы можете, написав на почту:  Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , наши менеджеры свяжутся с вами. Цена по запросу. Наличие по запросу.

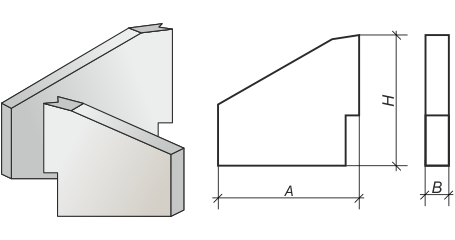

Принятые условные обозначения: Серия 3.501.1-177.93 ТП 501-96 Серия 3.501.1-179.94 Выпуск 1-1
B - толщина
A - длина
H - высота

Для того чтобы равномерно распределить нагрузку в входных и выходных оголовков, используют откосные стенки водопропускных труб или как еще их называют портальные стенки. Портальные стенки по сути напоминает крылья самолета, имеют снизу прямоугольное отверстие для соединения с основной водоотводной трубой. Сверху портальная стенка имеет наклон для распределения нагрузки на грунте. Помимо основных физических качеств, откосная стенка регулирует поток воды именно, стенка задает направление для воды в трубу, устанавливая стенки к бокам портала, они образуют воронку, что и является хорошей направляющей для воды.

В целях удержания водоотводной системы используют плоские фундаментные плиты, которые обеспечивают водоотводу равномерное распределение нагрузки, защиту от физических воздействий грунтов и крепление единой системы. В зависимости от различных условий окружающей среды используют различный бетон для изготовления плиты, по прочности сжатия используют бетон класса B20, исходя из прошлых пояснений водоотводных систем, в зависимости от температуры воздуха, используют различный класс морозостойкости, это либо F300, либо F200, водонепроницаемость бетона всегда W6.

В строительстве применяется оборудование серии 3.501.1-177.93 и ТП 501-96.

Секции водоотводных звеньев также обладают собственным фундаментом, для него используют бетонные блоки фундамента, качество прочности бетона B20, морозостойкость отличительна от внешнего плоского фундамента и используется, либо F200, либо F100, водонепроницаемость W6.

элементы для прямоугольной водопропускной трубы
Номенклатура
Габариты (мм.)
Масса (т.)
Стенки откосные
СТ 1 3.501.1-177.93 3610x1890x300 3,8
СТ 2 3.501.1-177.93 4150x2770x300 6,5
СТ 3 3.501.1-177.93 2790x1750x300 2,8
СТ 4 3.501.1-177.93 3030x2700x300 4,4
СТ 5 3.501.1-177.93 2200x2470x300 3,1
СТ 6 3.501.1-177.93 2700x2790x300 4,2
СТ 7 3.501.1-177.93 3220x3110x300 5,4
СТ 1.150 3.501.1-179.94 Выпуск 1-1 1500x1400x1850 6,6
СТ 1.200 3.501.1-179.94 Выпуск 1-1 2000x1400x1850 8,8
СТ 2.150 3.501.1-179.94 Выпуск 1-1 1500x1650x2850 10,8
СТ 2.200 3.501.1-179.94 Выпуск 1-1 2000x1650x2850 14,4
СТ 3.150 3.501.1-179.94 Выпуск 1-1 1500x1150x1850 5,1
СТ 3.200 3.501.1-179.94 Выпуск 1-1 2000x1150x1850 6,8
СТ 4.150 3.501.1-179.94 Выпуск 1-1 1500x1350x2850 7,8
СТ 4.200 3.501.1-179.94 Выпуск 1-1 2000x1350x2850 10,5
№222 п,л (под круглые трубы) ТП 501-96 2300x2050x300 3,2
№223 п,л (под круглые трубы) ТП 501-96 2550x2050x300 3,4
№224 п,л (под круглые трубы) ТП 501-96 2800x2550x300 4,6
№225 п,л (под круглые трубы) ТП 501-96 2550x2600x300 4,3
№226 п,л (под круглые трубы) ТП 501-96 2800x2600x300 4,6
№227 п,л (под круглые трубы) ТП 501-96 3100x2600x300 4,9
№228 п,л (под круглые трубы) ТП 501-96 2100x1100x300 1,7
№229 п,л (под круглые трубы) ТП 501-96 2100x1500x300 2,4
№230 п,л (под круглые трубы) ТП 501-96 2100x2100x300 3,3
№231 п,л (под прямоугольные трубы) ТП 501-96 2980x1900x300 3,5
№232 п,л (под прямоугольные трубы) ТП 501-96 3500x2500x300 5,3
№233 п,л (под прямоугольные трубы) ТП 501-96 3500x2500x300 5,3
№234 п,л (под прямоугольные трубы) ТП 501-96 3500x2100x300 4,4
№235 п,л (под прямоугольные трубы) ТП 501-96 4000x3250x300 7,7
№236 п,л (под прямоугольные трубы) ТП 501-96 4000x2400x300 5,6
№237 п,л (под прямоугольные трубы) ТП 501-96 2700x800x300 1,6
№238 п,л (под прямоугольные трубы) ТП 501-96 2700x1550x300 3,1
№239 п,л (под прямоугольные трубы) ТП 501-96 2700x3000x300 6,1
Плита фундамента
Ф1 1500x1250x200 0,95
Ф2 2010x1250x200 1,25
Ф3 2510x1250x200 1,6
Ф4 1500x1250x200 1,1
Ф5 2010x1500x200 1,5
Ф11 950x500x200 0,25
Ф12 1900x500x200 0,48
Ф13 2400x500x200 0,6
Блок фундамента
Ф6.201 2010x1320x700 4,5
Ф6.302 3020x1320x700 6,7
Ф6.403 4030x1320x700 8,9
Ф7.201 2010x1590x700 5,4
Ф7.302 3020x1590x700 8,1
Ф7.403 4030x1590x700 10,8
Ф8.201 2010x1900x700 6,4
Ф8.302 3020x1900x700 9,6
Ф8.403 4030x1900x700 12,9
Ф9.201 2010x2420x700 8,2
Ф9.302 3020x2420x700 12,3
Ф9.403 4030x2420x700 16,4
Ф10.201 2010x3000x700 10,1
Ф10.302 3020x3000x700 15,2

Блоки откосных стенок Серия 3.501.1-126

Наименование
Номенклатура
Габариты LxBxH, мм
Масса, кг
Блоки откосных стенок СТ СТ270.2-м
132x425x140 4100
СТ270.2.5-м
132x475x140 4500
СТ270.3-м
132x252x140 4800
СТ270.3.5-м
132x575x140 5200
СТ270.4-м
132x525x140 5500
СТ271.2-м
216x480x140 7800
СТ271.2.5-м
216x530x140 8500
СТ271.3-м
216x580x140 9200
СТ271.3.5-м
216x630x140 9800
СТ273.2-м
175x350x140 5500
СТ273.2.5-м
175x400x140 6200
СТ273.3-м
175x450x140 6900
СТ273.3.5-м
175x500x140 7500
СТ273.4-м
175x550x140 8200

Откосные стенки водопропускных труб Шифр 2338, вып.1

Наименование
Размеры (l,b,h), мм
Масса, т
Объем, м3
СТС1.1п(л) 2050*3500*300 3,2 1,29
СТС1.2п(л) 2050*2480*300
3,4 1,35
СТС1.3п(л) 2550*2800*300
4,6 1,83
СТС1.4п(л) 3170*2480*300
5,3 2,11
СТС1.5п(л) 3170*2800*300 5,6 2,22
СТС1.6п(л) 3170*3100*300
5,9 2,36
СТС1.7 1610*2300*300
2,7 1,06
СТС1.8 2270*2300*300
3,8 1,52
СТС1.9 2890*2300*300
4,8 1,93
СТС2.1п(л) 1900*2980*300
3,5 1,4
СТС2.2п(л) 2500*3500*300
5,3 2,11
СТС2.3п(л) 3070*3500*300
6,5 2,58
СТС2.4п(л) 2550*3500*300
5,3 2,1
СТС2.5п(л) 3000*4000*300
6,9 2,76
СТС2.6 1150*2700*300
2,2 0,87
СТС2.7 2330*2700*300
4,6 1,82
СТС2.8 2400*2700*300
4,7 1,88
СТС2.9 2070*2700*300
3,9 1,55
СТС2.10 1980*2700*300
3,7 1,47
СТС2.11 3060*2700*300
5,9 2,35
СТС2.12 1930*2700*300
3,6 1,43

Компания «Промышленные Железобетонные Изделия», имея огромный опыт в производстве и продаже железобетонных изделий, гарантирует максимально быстро и корректно оказать все предоставляемые работы и услуги.
