Звенья круглые с плоским опиранием

Круглые железобетонные звенья труб  с плоским основанием являются монолитными звеньями, объединяющими портальную стенку и подошву водопропускных систем в одну конструкцию, которая позволяет расширить проходное отверстие к выходу трубопровода. Отверстия звеньев с каждой стороны разные.

Цена по запросу. Наличие по запросу.

Заказать звенья труб у нас вы можете, написав на почту:  Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , наши менеджеры свяжутся с вами.

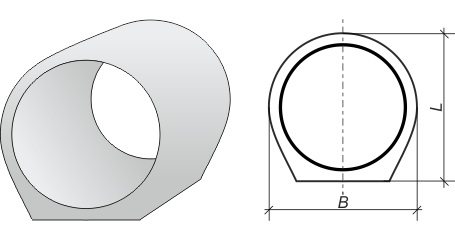

Принятые условные обозначения: Серия 3.501.1-144 0.1 Серия 3.501.1-144 0.2 Серия 3.501-104.3, Шифр 2175РЧ

B - ширина трубопровода
L - высота трубопровода

Звенья круглые с плоским основанием используют под железнодорожными и автомобильными насыпями, в суровых или умеренных климатических условиях. Использование железобетонного оборудования позволяет максимально точно подобрать длину водопропускных труб - сооружений, пропускающих под дорожными насыпями небольшие периодические или постоянные водотоки. Благодаря большому запасу по несущей способности такие звенья прекрасно подходят для применения в железнодорожном строительстве, при создании насыпей железной дороги.

Марка круглых звеньев труб указывается в виде одной или двух буквенно-цифровых групп, делимых дефисом. В первой группе указывается название блока, внутренний диаметр трубы, длина и характеризующий несущую способность звена типоразмер. Во второй группе указываются условные обозначения для применения оборудования – агрессивность среды и суровые климатические условия. В строительстве используются звенья серии 3.501.1-144 и серии 3.501-104.3.

звенья круглые с плоским опиранием

Звенья железобетонные круглых водопропускных труб с плоским опиранием для железных и автомобильных дорог Серия 3.501.1-144

Наименование
Габариты (мм.)
Масса (т.)
Объем (м3)
ЗКП 1-100 1000*1200*1200 1,0 0,4
ЗКП 1-200 2000*1200*1210 2,0 0,8
ЗКП 1-300 3000*1200*1210 3,0 1,2
ЗКП 2-100 1000*1240*1250 1,2 0,48
ЗКП 2-200 2000*1240*1250 2,4 0,96
ЗКП 2-300 3000*1240*1250 3,6 1,44
ЗКП 3-100 1000*1250*1250 1,55 0,61
ЗКП 3-200 2000*1490*1500 3,1 1,22
ЗКП 3-300 3000*1490*1500 4,6 1,83
ЗКП 4-100 1000*1530*1530 1,75 0,69
ЗКП 4-150 1500*1530*1540 2,6 1,04
ЗКП 4-200 2000*1530*1540 3,5 1,38
ЗКП 4-300 3000*1530*1540 5,2 2,07
ЗКП 5-100 1000*1780*1780 2,15 0,85
ЗКП 5-200 2000*1780*1790 4,3 1,7
ЗКП 5-300 3000*1780*1790 6,4 2,55
ЗКП 6-100 1000*1820*1830 2,4 0,95
ЗКП 6-200 2000*1820*1830 4,8 1,9
ЗКП 6-300 3000*1820*1830 7,1 2,85
ЗКП 7-100 1000*1940*1940 3,3 1,31
ЗКП 7-150 1500*1940*1940 4,925 1,97
ЗКП 7-200 2000*1940*1950 6,6 2,62
ЗКП 7-300 3000*1940*1950 9,8 3,93
ЗКП 8-100 1000*2320*2320 3,3 1,32
ЗКП 8-200 2000*2320*2330 6,6 2,64
ЗКП 8-300 3000*2320*2330 9,9 3,96
ЗКП 9-100 1000*2400*2400 4,05 1,61
ЗКП 9-200 2000*2400*2410 8,1 3,22
ЗКП 9-300 3000*2400*2410 12,1 4,83
ЗКП 10-100 1000*2480*2480 4,8 1,91
ЗКП 10-200 2000*2480*2490 9,6 3,82
ЗКП 10-300 3000*2480*2490 14,3 5,73
ЗКП 17-100 1000*3490*3010 8,8 3,2
ЗКП 19-100 1000*1200*1200 1,0 0,4
ЗКП 19-200 2000*1200*1210 2,0 0,8
ЗКП 19-300 3000*1200*1210 3,0 1,2

Трубы водопропускные круглые Шифр 2175 рч

Наименование
Номенклатура
Габариты (мм.)
Масса (т.)
Объем (м3)
Звено средней части ЗКП 100-1-200 2000*1200*1210 2,0 0,8
ЗКП 100-1-300 3000*1200*1210 3,0 1,2
ЗКП 100-2-200 2000*1240*1250 2,4 0,96
ЗКП 100-2-300 3000*1240*1250 3,6 1,44
ЗКП 125-1-200 2000*1490*1500 3,1 1,22
ЗКП 125-1-300 3000*1490*1500 4,6 1,83
ЗКП 125-2-200 2000*1530*1540 3,5 1,38
ЗКП 125-2-300 3000*1530*1540 5,2 2,07
ЗКП 125-3-200 2000*1610*1620 4,5 1,8
ЗКП 125-3-300 3000*1610*1620 6,8 2,7
ЗКП 150-1-200 2000*1780*1790 4,3 1,7
ЗКП 150-1-300 3000*1780*1790 6,4 2,55
ЗКП 150-2-200 2000*1820*1830 4,8 1,9
ЗКП 150-2-300 3000*1820*1830 7,1 2,85
ЗКП 150-3-200 2000*1940*1950 6,6 2,62
ЗКП 150-3-300 3000*1940*1950 9,8 3,93
ЗКП 200-1-200 2000*2320*2330 6,6 2,64
ЗКП 200-1-300 3000*2320*2330 9,9 3,96
ЗКП 200-2-200 2000*2400*2410 8,1 3,22
ЗКП 200-2-300 3000*2400*2410 12,1 4,83
ЗКП 200-3-200 2000*2480*2490 9,6 3,82
ЗКП 200-3-300 3000*2480*2490 14,3 5,73
Звено оголовка коническое ЗКПК 100 1700*1420*1710 2,7 1,09
ЗКПК 125 1700*1760*2050 4,0 1,6
ЗКПК 150 1700*1800*2190 4,9 1,96
ЗКПК 200 1700*2740*3030 8,5 3,4
Звено оголовка цилиндрическое ЗКПКЦ 100 1700*1220*1610 2,5 0,98
ЗКПКЦ 125 1700*1510*1900 3,6 1,43
ЗКПКЦ 150 1700*1800*2190 4,9 1,96
ЗКПКЦ 200 1700*2340*2730 7,5 2,99
