Дорожные плиты

В нашем производстве имеются железобетонные плиты для строительства транспортных дорог, различных видов площадей и паркингов, также аэродромные плиты – всю линейку выпускаемых стандартизированных плит вы можете увидеть ниже, в приведенной таблице, или скачать каталог всей нашей продукции.

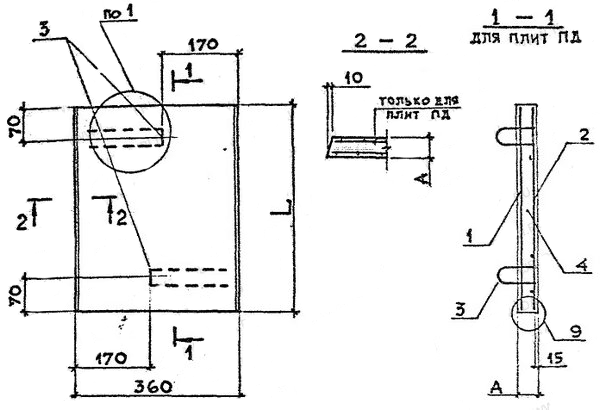

Принятые условные обозначения: ГОСТ 21924.1-84 ГОСТ 21924.2-84Серия 3.503.1-93.1 Серия 3.503-17-1 Серия 3.504.1-20-1 ТПР 57-007-85 ТУ 33-340-87

1(2) П ХХ.YY-ZZ
1 (2) - тип дороги
П - прямоугольная
XX - длина
YY - ширина
ZZ - нагрузка
B - длина плиты
H - ширина плиты
L - высота плиты

Конструкция аэродромных и дорожных плит

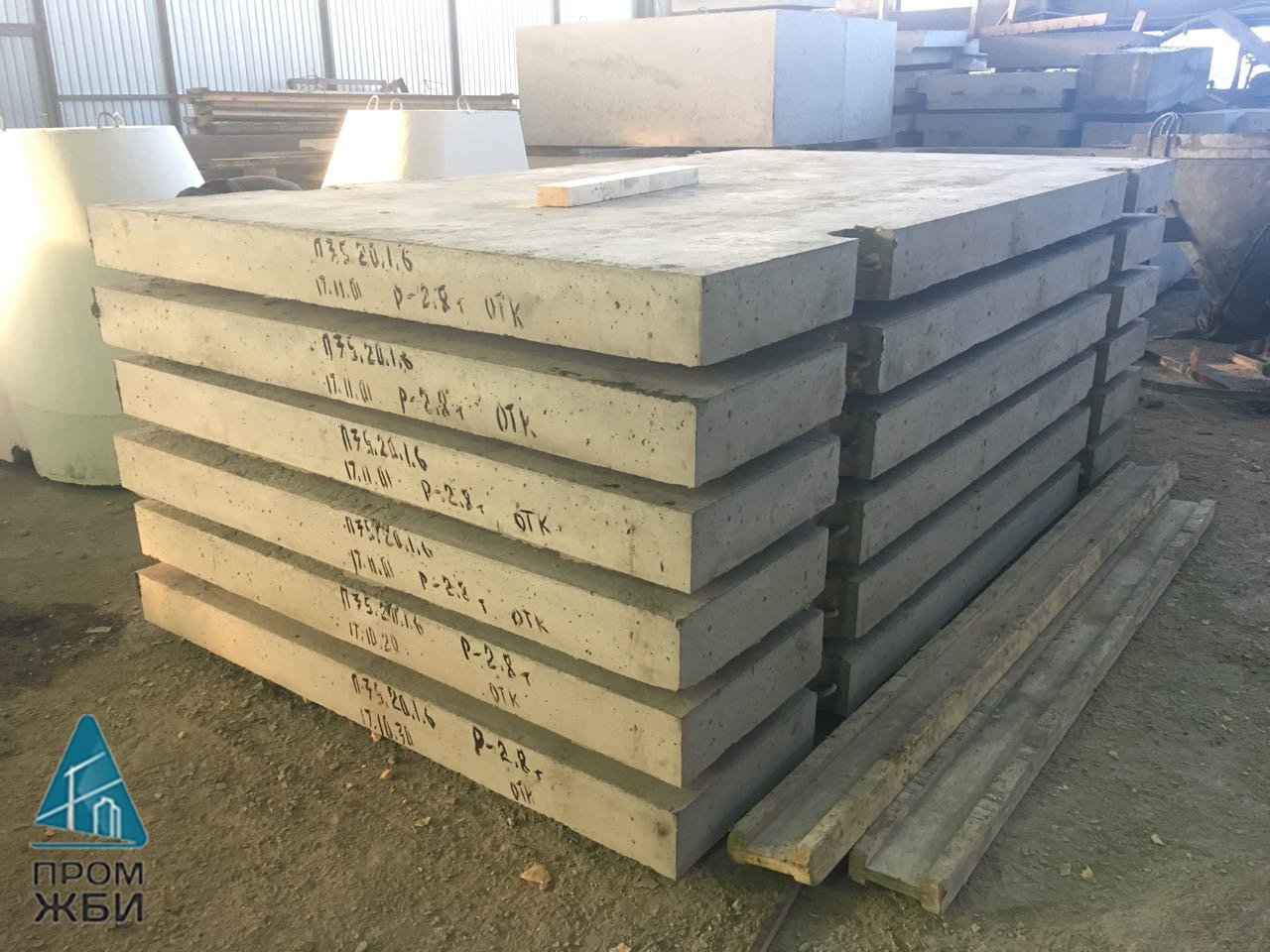

Дорожная плита

Конструктивных отличий между аэродромными ПАГ 18 и дорожными плитами практически нет: это прямоугольные плиты ЖБИ, которые имеют вырезы в торцах и по длинным сторонам.

Внешне плиты ПАГ 20 и другие варианты плит, используемых для обустройства ВПП и рулежных дорожек аэродромов, выглядят более массивными и гладкими. Последнее связано со строгими требованиями к поверхностям взлетно-посадочных полос – если поверхность плит ПАГ имеет шероховатости, то риск аварии самолета уже на взлете существенно возрастает.

В соответствии с техническими условиями и требованиями, зафиксированными в ГОСТ 21924.1-84 и ГОСТ 21924.2-84 плиты ПАГ 14, 18 и 20 (с толщиной, соответственно, в 140, 180 и 200 мм) могут быть изготовлены нами как с использованием обычной арматуры, так и с применением преднапряженной. Учитывая более предсказуемое поведение ЖБИ с преднапряженной арматурой и более длительный, в среднем, срок их службы, мы рекомендуем выбирать плиты ПАГ для строительства не только аэродромов и вертолетных площадок, но и для прокладки дорог, требования к гладкости поверхности, которых особенно высоки. Аэродромные плиты ПАГ 18,20 и 14 могут использоваться не только как основа для ВПП, но и при строительстве зданий и сооружений как основа для размещения опорных конструкций из металла или железобетона, в качестве перекрывающих плит и плит основания.

плиты паг 14, паг 18, паг 20
Наименование
Номенклатура
Габариты (мм.)
Масса (т.)
Плиты дорожные 1П 15.15-10 1500x1480x160 0,95
1П 18.15-10 1750x1500x160 1,03
1П 18.15-30 1750x1500x160 1,03
1П 18.18-10 1750x1750x160 1,2
1П 18.18-30 1750x1750x160 1,2
1П 30.15-10 3000x1500x170 1,95
1П 30.15-30 3000x1500x170 1,95
1П 30.18-10 3000x1750x170 2,2
1П 30.18-30 3000x1750x170 2,2
1П 35.28-10 3500x2750x170 4,075
1П 35.28-30 3500x2750x170 4,075
2П 15.15-10 1500x1480x160 0,95
2П 18.15-10 1750x1500x160 1,03
2П 18.15-30 1750x1500x160 1,03
2П 18.18-10 1750x1750x160 1,2
2П 18.18-30 1750x1750x160 1,2
2П 30.15-10 3000x1500x170 1,95
2П 30.15-30 3000x1500x170 1,95
2П 30.18-10 3000x1750x170 2,2
2П 30.18-30 3000x1750x170 2,2
2П 35.28-10 3500x2750x170 4,075
2П 35.28-30 3500x2750x170 4,075
ПД 2.6 2980x1480x180 1,85
ПД 6 2500х1750х220 (D=580) 2,260
ПД 20.15-17 1990x1490x210 1,525
ПД 20.15-6 1990x1490x170 1,2
ПД 30.10 3000x1000x140 1,05
ПД 30.10.1,4-т-н 3000x1000x140 1,05
ПД 30.10.1,5-т-н 4000x1000x150 1,5
ПД 40.10 4000x1000x140 1,4
ПДС 20.15-17 1990x1490x210 1,525
ПДС 20.15-25 1990x1490x210 1,525
ПДС 20.15-6 1990x1490x170 1,2
ПДН 3-2 3000x2000x140 2,2
ПДН 6-2 6000x2000x140 4,2
ПДГ 1.5х6 6000х1500х140 3,15
1П60.38 6000х3750х140 7,85
1П60.35 6000х3500х140 7,33
2П60.35 6000х3500х140 7,33
1П60.30 6000х3000х140 6,28
2П60.30 6000х3750х140 6,28
1П60.19 6000х1870х140 3,9
1П60.18 6000х1750х140 3,65
2П60.18 6000х1750х140 3,65
1П18.18 1750х1750х160 1,2
1П18.15 1750х1500х160 1,03
2П18.15 1750х1500х160 1,03
1ПБ60.18 6000х1750х140 4,48
1ПББ55.20 5500х2000х140 4,4
1ПББ35.20 3500х2000х160 3,38
1ПТ55 5500х2000х140 3,38
2ПТ55 5500х1500х140 3,35
1ПТ35 3500х1500х170 2,58
2ПТ35 3500х1500х170 2,58
1ПШ13 2480х2150х180 1,8
1ПШД13 2480х2150х180(196) 1,9
1ПШП13 2480х2150х180 1,93
1ПШ12 2320х2010х180 1,58
1ПШД12 2320х2010х180 1,65
1ПШП12 2320х2010х180 1,68
1ДПШ13 2480х1070х180 0,9
1ДПШ12 2320х1000х180 0,78
1ППШ13 2150х1235х180 0,9
1ППШ12 2010х1155х180 0,78
1П60.38-30AV 6000х3750х140 7,85
1П60.35-30AV 6000х3500х140 7,325
1П60.30-30AV 6000х3000х140 6,275
1П60.19-30AV 6000х1870х140 3,9
1П60.18-30AV 6000х1750х140 3,65
2П60.18-30AV 6000х1750х140 3,65
1ПББ55.20-30AV 5500х2000х140 4,4
1ПТ55-30AV 5500х2000х140 3,35
2ПТ55-30AV 5500х2000х140 3,35
1П60.38-30AV 6000х3750х140 7,85
1П60.35-30AV 6000х3500х140 7,325
2П60.35-30AV 6000х3750х140 7,85
1П60.30-30AV 6000х3000х140 6,275
2П60.30-30AV 6000х3750х140 6,275
1П60.19-30AV 6000х1870х140 3,9
1П60.18-30AV 6000х1750х140 3,65
2П60.18-30AV 6000х1750х140 3,65
1ПБ60.18-30AV 6000х1750х140 4,475
2ПБ60.18-30AV 6000х1750х140 4,475
1ПББ55.20-30AV 5500х2000х140 4,4
1ПББ55.20-10AIV 5500х2000х140 4,4
1ПТ.55-30AIV 5500х3000х140 3,35
2ПТ.55-30AIV 5500х3000х140 3,35
1ПТ35.28-30 3500х2750х170 4,075
1ПББ35.20-30 3500х1500х160 3,38
1ПББ35.20-10 3500х1500х160 3,38
1ПТ35-30 3500х1500х170 2,58
2ПТ35-30 3500х1500х170 2,58
1ПТ35-10 3500х1500х170 2,58
2ПТ35-10 3500х1500х170 2,58
1ПШ13-30 2480х2150х180 1,8
1ПШД13-30 2480х2150х180 1,9
1ПШП13-30 2480х2150х180 1,93
1ПШ12-30 2320х2010х180 1,58
1ПШД12-30 2320х2010х180 1,65
1ПШП12-30 2320х2010х180 1,68
1ДПШ13-30 2480х1070х180 0,9
1ДПШ12-30 2320х1000х180 0,78
1ППШ13-30 2150х1235х180 0,9
1ППШ12-30 2010х1155х180 0,78
ПДН-AV(AтV) 6000х2000х140 4,2
ПДН,м-AV(AтV) 6000х2000х140 4,2
ПДН-AIV(AтIV) 6000х2000х140 4,2
ПДН,м-AIV(AтIV) 6000х2000х140 4,2
ПД1-6 1730х1480х180 1,2
ПД1-6-С 1730х1480х180 1,2
ПД1-9,5 1730х1480х180 1,2
ПД1-9,5-С 1730х1480х180 1,2
ПД2-6 2980х1480х180 2,0
ПД2-6-С 2980х1480х180 2,0
ПД2-9,5 2980х1480х180 2,0
ПД2-9,5-С 2980х1480х180 2,0
ПД3-16 2980х1480х220 2,5
ПД3-16-С 2980х1480х220 2,5
ПД3-23 2980х1480х220 2,5
ПД3-23-С 2980х1480х220 2,5
ПД 20.15-6 1990х1490х170 1,2
ПДС 20.15-6 1990х1490х170 1,2
ПД 20.15-17 1990х1490х210 1,5
ПДС 20.15-17 1990х1490х210 1,5
ПД 20.15-25 1990х1490х210 1,5
ПДС 20.15-25 1990х1490х210 1,5
П 35.20.2 3500х2000х200 3,5
П 20.20.2 2000х2000х200 2,0
П 35.20.1,6 3500х2000х160 2,8
П 20.20.1,6 2000х2000х160 1,6
ПУ 35.20.2 3500х2000х200 3,5
ПУ 20.20.2 2000х2000х200 2,0
ПУ 35.20.1,6 3500х2000х160 2,8
ПУ 20.20.1,6 2000х2000х160 1,6
ПР 60.20.1,4 5990х1990х140 4,2
ПР 30.20.1,4 2990х1990х140 2,08
П 2.3 3000х2000х140 2,1
2ПД 30.15-6 2980х1480х180 2,0
ПЖБ 1,5-3 3000х1470х170 2,25
1ПД 60.12-A10Вр1400 6000х1200х140 2,525
ПДГ-1,5х6 5970х1500х140 3,125
ПДГ-2х6 5970х2000х160 4,8
ПД-1 5860х1190х160 2,75
ПШ 40-20-3 4000х2000х150 3,0
ПШ 20-20-4 2000х2000х150 1,5
ПД-6 2500х1750х220 2,13
ПД-10 2800х2000х220 2,6475
ПД 3000х1000х140 1,05
ПД 4000х1000х150 1,5
Плиты аэродромные ПАГ-14 6000х2000х140 4,2
ПАГ-18 6000х2000х180 5,4
ПАГ-20 6000х2000х200 6
ПАГ-20V 6000х2000х200 6
ПАГ-20IV 6000х2000х200 6
ПАГ-18V 6000х2000х180 5,4
ПАГ-18IV 6000х2000х180 5,4
ПАГ-14V 6000х2000х140 4,2
ПАГ-14IV 6000х2000х140 4,2
ПАГ-14V-1 6000х2000х140 4,2

Классификация и маркировка дорожных плит

Дорожные плиты различают в зависимости от того, для обустройства какого покрытия они предназначены:
  • Цифрой 1 в индексе изделия обозначается плита для создания постоянной дороги
  • Цифрой 2 – плиты для временных дорог, устраиваемых на строительных объектах или на подъезде к ним

Различают дорожные плиты и аэродромные. Номенклатура аэродромных плит имеет сходную маркировку: литеры ПАГ (плита аэродромная гладкая). Цифра в индексе плиты обозначает её толщину: паг 18 – это плита аэродромная, толщина которой составляет 18 сантиметров.

Аналогичным образом маркируются и другие типы этих железобетонных изделий: плиты паг 14 – толщина составляет 14 сантиметров – или паг 20 (20 сантиметров) и ПАГ 18 с высотой 18 сантиметров.

Диапазон типоразмеров дорожных плит шире, чем аэродромных. Выпускаются плиты для временных и постоянных дорог с длиной от полутора до четырех метров, шириной от метра до 1,48 метров, высотой от 14 до 21 сантиметра.

Аэродромные плиты более стандартизированы: ограничение по количеству типоразмеров обусловлено необходимостью соблюдения точной проектной длины и ширины взлетно-посадочных полос и рулежных дорожек. Для плит паг 14 и других невозможно найти замену из номенклатуры аэродромных плит, что позволяет не беспокоиться об ошибках при устройстве аэродромного покрытия. ПАГ толщиной 18 сантиметров и ПАГ 20 высотой 20 сантиметров применяются для обустройства аэродромного покрытия для приема крупнотоннажных самолетов, а паг-14 используются для аэродромов, рассчитанных на легкую авиацию.

Аэродромные плиты могут в ряде случаев заменять дорожные: паг-14 является альтернативой пдн 6-2. Отличия заключаются только в степени гладкости поверхности: паг-14 имеет более ровные стороны, чем дорожная плита.

Компания «Промышленные Железобетонные Изделия», имея огромный опыт в производстве и продаже железобетонных изделий, гарантирует максимально быстро и корректно оказать все предоставляемые работы и услуги. Цена по запросу. Наличие по запросу.
