Колодцы ККС

Колодцы ККС необходимы для монтажа кабельных линий, подземной проводки и последующего ремонта, обслуживания телефонной связи, линий оптоволокна для интернета, кабельного телевидения.

Заказать колодцы у нас вы можете, написав на почту:  Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , наши менеджеры свяжутся с вами.

Цена по запросу. Наличие по запросу.

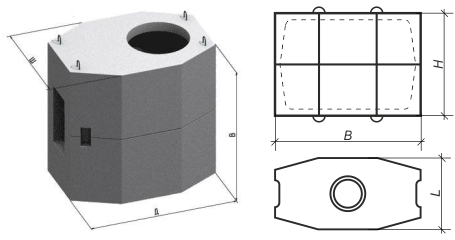

Принятые условные обозначения: ТУ 5855-004-10794886-2003
B - ширина колодца
L - длина колодца
H - высота колодца

По виду установки и количеству входящих каналов можно выделить угловые, станционные, проходные и разветвительные колодцы. Проходные колодцы ККС ставят на прямых участках с углом кривизны не больше чем 30 градусов, разветвительные более актуальны при разветвлении трубопроводов, а станционные устанавливаются недалеко от зданий АТС.

Кабельные колодцы связи (ККС) состоят из двух частей: верхней (половина боковых стен, верхнее перекрытие) и нижней (боковые стенки с высотой в половину колодца, днище). На верхнем перекрытии колодца ККС находится смотровое отверстие, укрепленное дополнительным железобетонным кольцом и закрытое люком. Нижняя часть имеет приямку, через которую проходит сток воды. В некоторых случаях могут применяться колодцы ККС из четырех частей: перекрытия, двух колец и днища.

Имеется несколько видов колодцев, различающихся размером и формой: небольшие прямоугольные колодцы ККС-2 и ККС-1, восьмигранные колодцы ККС-4, ККС-5, ККС-3. В зависимости от особенностей среды использования могут встречаться эллипсовидные или овальные колодцы кабельной связи. Производятся согласно ТУ 5855-004-10794886-2003.

колодцы ККС
Наименование
Номенклатура
Размеры L-B-H-d (мм.)
Масса (т.)
Колодцы кабельной связи ККС ККС 5-80 2990x1600x2050 6,8
ККС 4-80 2390x1300x2000 4,0
ККС 3-80 1950x1160x1810 2,6
ККС 2-80 1350x1060x1570 1,8
ККС 1-80 1350x1060x890 1,24
ККС 5-80У 4320x1600x2040 7,9
Нетиповой 4400x2400x2100 15,0

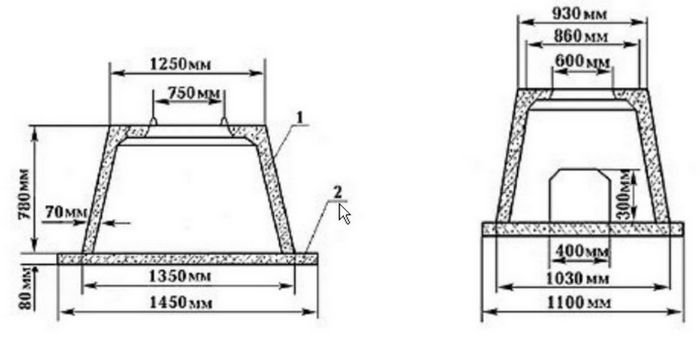

размеры колодца ккс

Номенклатурный №
Наименование
К-10023 Колодец ККС-1-10(80) Г
К-10001 Колодец ККС-2-10(80) Г
К-10002 Колодец ККС-3-10 Г
К-10003 Колодец ККС-3-80 Г
К-10004 Колодец ККС-4-10 Г
К-10005 Колодец ККС-4-80 Г
К-10006 Колодец ККС-5-10 Г
К-10007 Колодец ККС-5-80 Г
К-10008 Колодец ККС-5М Г
К-10024 Колодец ККС-1-10(80) ГЕК
К-10009 Колодец ККС-2-10(80) ГЕК
К-10010 Колодец ККС-3-10 ГЕК
К-10011 Колодец ККС-3-80 ГЕК
К-10012 Колодец ККС-4-10 ГЕК
К-10013 Колодец ККС-4-80 ГЕК
К-10014 Колодец ККС-5-10 ГЕК
К-10015 Колодец ККС-5-80 ГЕК
К-10016 Колодец ККС-5М ГЕК М/к
Наименование
Вид кабельной
канализации связи
Назначение
Количество
вводимых каналов
Размеры, мм
Масса, кг
L B H
ККСС-1 проектируемая проходной 24-36 3950 2100 2160 15300
ККСС-1-1 существующая проходной 15320
ККССу-1 проектируемая угловой 16040
ККССу-1-1 существующая угловой 16110
ККССр-1 проектируемая разветвительный 16540
ККССр-1-1 существующая разветвительный 16680
ККСС-2 проектируемая проходной 37-48 5760 2100 2160 21580
ККСС-2-1 существующая проходной 21600
ККССу-2 проектируемая угловой 22320
ККССу-2-1 существующая угловой 22860
ККССр-2 проектируемая разветвительный 22820
ККССр-2-1 существующая разветвительный 22960
Номенкл. №
Наименование
Размеры, мм
Масса, кг
L В Н
Б-10023 Блок стеновой ж/б СБ-1 Г 1800 950 1980 2400
Б-10001 Блок стеновой ж/б СБ-1 ГЕК
Б-10024 Блок стеновой ж/б СБ-2 1800 950 1980 2200
Б-10025 Блок стеновой ж/б СБ-2-1 890 950 1980 ИЗО
Б-10026 Блок стеновой ж/б СБ-2-2 890 950 1980 ИЗО
Б-10027 Блок стеновой ж/б СБ-3 2100 160 2160 1370
Б-10028 Блок стеновой ж/б СБ-3-1 1045 160 2160 690
Б-10029 Блок стеновой ж/б СБ-3-2 1045 160 2160 690
Б-10030 Блок стеновой ж/б СБ-4 2100 160 2160 1490
П-10061 Плита покрытия П-1 2100 1390 220 1030
П-10062 Плита покрытия П-2 2100 1390 220 930
П-10063 Плита покрытия П-3 2100 390 220 450

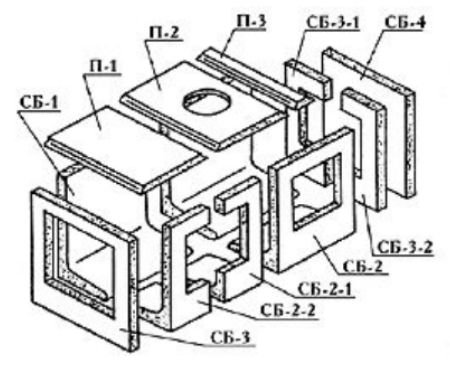

детали колодца ккс

Наименование
Проходной
Угловой
Разветвительный
ККСС-1 ККСС-1-1 ККССу-1 ККССу-1-1 ККССр-1 ККССр-1-1
(ККСС-2) (ККСС-2-1) (ККССу-2) (ККСС-2-1) (ККССр-2) (ККССр-2-1)
СБ-1 4(6) 4(6) 3(5) 3(5) 2(4) 2(4)
СБ-2 1(1) 2(2)
СБ-2-1 - - 1(1) 2(2)
СБ-2-2 - - - 1(1) - 2(2)
СБ-3 2(2) - 1(1) 2(2)
СБ-3-1 2(2) 1(1) 2(2)
СБ-3-2 - 2(2) - 1(1) - 2(2)
СБ-4 - 1(1) 1(1) -
П-1 1(2) 1(2) 1(2) 1(2) 1(2) 1(2)
П-2 1(1) 1(1) 1(1) 1(1) 1(1) 1(1)
П-3 2(3) 2(3) 2(3) 2(3) 2(3) 2(3)

Компания «Промышленные Железобетонные Изделия», имея огромный опыт в производстве и продаже железобетонных изделий, гарантирует максимально быстро и корректно оказать все предоставляемые работы и услуги.
