Унифицированные элементы подстанций

Мы производители! Ассортимент - более 50 тысяч номенклатурных позиций для любых cтроительных задач.У нас можно купить любую ЖБИ продукцию для подстанций с доставкой по Санкт-Петербургу, Москве, Ростову-на-Дону, Казани, Екатеринбургу, Новосибирску, Хабаровску и другим городам России и Казахстана (Алма-Ате, Нур-Султане, Шымкенте, Актобе).

Унифицированные элементы подстанций в обязательном порядке изготавливаются только из тяжелого бетона. В это понятие входит несколько железобетонных элементов, которые предназначаются для строительства электроподстанций, открытых распределительных устройств, зданий всевозможного назначения, а также монтажа электротехнического оборудования.

Наш завод изготавливает стойки железобетонные УСО, стакан фундамента УБ, плиты покрытия (крышки) УБК, УБК-5, брусок канала БК, нижние плиты ПН, плиты НСП, лежень ЛЖ, номенклатуру продукции можно посмотреть в таблице. Цена по запросу по телефону или на почту.

Купить плита убк-5, стойки железобетонные УСО, стакан фундамента УБ, брусок канала БК, плиты ПН, плиты НСП, лежень ЛЖ у нас вы можете, написав на почту Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , наши менеджеры свяжутся с вами.

Принятые условные обозначения: Серия 3.407-102.1, Серия 3.407.1-157.1_1-41, Серия 3.407.2-162.3-1, Серия 3.407-115 вып.5, Серия 3.407.1-143 вып.6, Серия 3.407.1-144

УСО-ХА
УСО - унифицированная стойка-опора;
Х - типоразмер;
А - стойка имеет оголовник с одного торца, опора - на обоих торцах.
УБ-1 – подножник
УБК-ХА – унифицированный блок кабельный
(Л20.10) – лоток железобетонный
Х – типоразмер

Номенклатура продукции по Серии 3.407-102.1, Серии 3.407.1-157.1

Номенклатура сборных железобетонных фундаментов для опор ЛЭП по серии 3.407-115

Унифицированные конструкции фундаментов для стальных опор ВЛ 35-500 кв. Серия 3.407.1-144

Железобетонные стойки применяются в вертикальном положении для строительства подстанций, сооружения фундаментов различного назначения. Характеризуются высокой несущей способностью, выдерживают значительные нагрузки. Подножки и фундаменты также относятся к унифицированным элементам подстанций. Позволяют возводить подстанции в труднодоступных условиях. Кабельные лотки и плиты к кабельным лоткам защищают электросетевые коммуникации от воздействия неблагоприятных условий, которые характерны данной среде, а также ограждают силовой кабель от различных физических воздействий. Не стоит забывать, что для возведения подстанции, также необходимы дырчатые плиты, железобетонные подстанционные бруски и трансформаторные шпалы.

Все унифицированные элементы подстанций изготавливаются в соответствии с ТУ 5863-003-00113371-2004 и рабочими чертежами серии 3.407-102.

унифицированные элементы подстанций

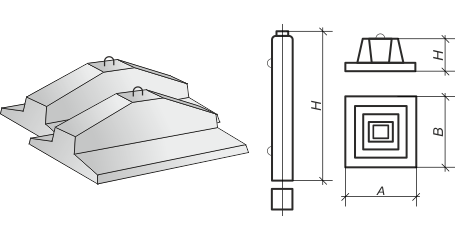

Номенклатура продукции по серии 3.407-102.1, Серии 3.407.1-157.1

Наименование

Марка

Габариты, мм

Масса, т

Объем, м3

Цена, руб

H

A

B

Стойка железобетонная

УСО-1A

5200

250

250

0.8

0.32

По запросу

УСО-2A

4400

250

250

0.7

0.27

По запросу

УСО-3A

3600

250

250

0.6

0.22

По запросу

УСО-4A

3000

250

250

0.5

0.19

По запросу

УСО-5A

2200

250

250

0.4

0.14

По запросу

УСО-5A-1

2200

250

250

0.4

0.14

По запросу

Фундамент стакан железобетонный

УБ-1

400

250

250

0.3

0.12

По запросу

Фундаменты квадратного сечения

Ф8-8

350

800

800

0.3

0.12

По запросу

Усиленные грибовидные фундаменты под оттяжки

АФ 5 у

2400

2400

3200

4.5

1.79

По запросу

Плита покрытия

УБК-1А (Л 20.10)

1990

1000

160

0.28

0.11

По запросу

УБК-2А (Л 20.5)

1990

500

160

0.18

0.07

По запросу

УБК-5, 5А (П10.5)

995

495

60

0.07

0.03

По запросу

УБК-9А (БДЛ 40.6)

3930

560

250

1

0.43

По запросу

Брусок канала

БК-11А (Б-5)

500

100

150

0.2

0.01

По запросу

БК-12А (Б-10)

1000

100

150

0.4

0.01

По запросу

Нижняя плита

ПН-2

3250

890

100

0.73

0.29

По запросу

ПН-2-1

3250

890

100

0.73

0.29

По запросу

ПН-2-2

3250

890

100

0.73

0.29

По запросу

Плита железобетонная

НСП-1

3500

1000

250

2.19

0.88

По запросу

НСП-3

3500

1500

250

3.28

1.31

По запросу

Лежень железобетонный

ЛЖ-1,6

1600

400

500

0.43

0.17

По запросу

ЛЖ-2,8

2800

400

500

0.75

0.3

По запросу

ЛЖ-4,4

4400

400

500

1.2

0.48

По запросу

ЛЖ-6,0

6000

400

500

1.63

0.65

По запросу

ЛЖ-8,4

8400

400

500

2.28

0.91

По запросу

Опорная плита

ОП-1

500

1600

1600

1.55

0.62

По запросу

ОП-2

550

2000

2000

2.4

0.97

По запросу

ОП-3

550

2500

2500

3.4

1.37

По запросу

ОП-4

300

1500

1500

0.88

0.35

По запросу

Опоры ЛЭП

2А10-1

16400

390

380

4.26

1.71

По запросу

2К10-1

16400

390

380

4.26

1.71

По запросу

2ОП10-1

16400

390

380

3.55

1.42

По запросу

2ОП10-2

16400

390

380

3.55

1.42

По запросу

2ОП10-3

16400

390

380

3.55

1.42

По запросу

2П10-1

16400

390

380

3.55

1.42

По запросу

2УП10-1

16400

390

380

7.1

2.84

По запросу

Номенклатура сборных железобетонных фундаментов для опор ЛЭП по серии 3.407-115

Наименование
Марка изделия
Длина, мм
Ширина, мм
Высота, мм
Масса, т
Объем бетона, куб. м
Подножник Ф6-А 3000 2020 3400 6,9 2,7
Ф6-Ам 3000 2020 3115 6,9 2,7
Плита навесная ПН1-А 1700 3000 380 1,9 0,76
ПН2-А 2200 3000 410 2,4 0,97
Стойка фундамента СФ1-Н 400 400 1800 0,7 0,27
СФ1-Нт 400 400 1800 0,7 0,28
СФ1-2 400 400 1800 0,7 0,27
СФ1-4 400 400 1800 0,7 0,27
СФ4-4с 400 400 2300 0,92 0,37
СФ3-Б 400 400 2200 0,8 0,32
СФ1-2б 400 400 1800 0,68 0,27
СФ1-4б 400 400 1800 0,68 0,27
СФ6-б 400 400 2200 0,8 0,32
СФ1-Н 400 400 1800 0,7 0,27
СФ4-4б 400 400 2300 0,92 0,37
Плита ПФ1-2с 3500 2700 900 5,1 2,05
ПФ2-2с 4500 2700 900 6,5 2,62
ПФ1-2б 3500 2700 600 5 2
ПФ2-2б 4500 2700 600 6,43 2,57
ПФ1-А5 3500 2700 600 5 2
ПФ2-А5 4500 2700 600 6,43 2,57
Стойка СФ2-Н 400 400 2230 1,2 0,36
Плита анкерная ПА1-1 1000 1000 450 0,5 0,2
ПА1-2 1000 1500 450 0,7 0,28
ПА2-1 1500 2000 600 1,6 0,65
ПА2-2 1500 3000 600 2,2 0,89
ПА3-1 2000 3000 600 2,8 1,15
ПА3-2 2000 4000 600 3,7 1,43
Подкладная плита ПП1-А 3600 1800 200 3,3 1,3
Опорная плита ОП-1 1600 1600 500 1,55 0,62
ОП-2 2000 2000 550 2,4 0,97
ОП-3 2500 2500 550 3,4 1,37
ОП-4 1500 1500 300 0,88 0,35
Ригель Р1 1500 500 140 0,2 0,08
Р1-А 3000 400 200 0,5 0,2
АР5 3000 400 200 0,5 0,2
АР6 3500 500 200 0,76 0,275
АР6-1 3500 500 200 0,76 0,275
АР7 2000 300 200 0,23 0,091
АР7-1 2000 300 200 0,23 0,091
АР-8 6000 640 350 2,6 1,04
Подпятник П1-2 650 650 300 0,23 0,09
П1-3 600 600 180 0,095 0,038
П1 560 560 50 0,028 0,012
П2 650 650 50 0,041 0,017
П3 800 800 60 0,072 0,03
ПК-1 650 650 200 0,15 0,06
Ригельный анкер РАж-1 650 220 160 0,038 0,015
Опорно-анкерная плита П-3и 620 620 150 0,11 0,05
П-4 420 420 150 0,05 0,02
Анкер цилиндрический АЦ-1 650 650 400 0,3 0,12
Анкер АВ-1 1000 185 280 13 0,05

Унифицированные конструкции фундаментов для стальных опор ВЛ 35-500 кв. Серия 3.407.1-144

Наименование
Марка изделия
Длина, мм
Ширина, мм
Высота, мм
Масса, т
Объем бетона, куб. м
ФП 2-3.5 (3500x2000x5100) ФП 2-3.5-2 3500 2000 5100 6,18 2,47
ФП 2-3.5-4 3500 2000 5100 6,18 2,47
ФП 2.7-2.7 (2700x2700x5200) ФП 2.7-2.7-А 2700 2700 5200 6,9 2,76
ФП 2.7-2.7-А-350 2700 2700 5200 6,9 2,76
ФП 2.7-2.7-АV 2700 2700 5200 6,9 2,76
ФП 2.7-4.2 (4200x2700x5200) ФП 2.7-4.2-А 4200 2700 5200 8,8 3,52
ФП 2.7-4.2-А-350 4200 2700 5200 8,8 3,52
ФП 2.7-4.2-АV 4200 2700 5200 8,8 3,52
Ф 1.5-1 (1000x1500x2700) Ф 1.5-1-2 1000 1500 2700 1,68 0,67
Ф 1.5-1.5 (1500x1500x2700) Ф 1.5-1.5-2 1500 1500 2700 1,98 0,79
Ф 1.5-2.2 (2200x1500x2700) Ф 1.5-2.2-2 2200 1500 2700 2,4 0,96
Ф 2-1.6 (1600x2000x3200) Ф 2-1.6-А 1600 2000 3200 3,28 1,31
Ф 2-2.1 (2100x2000x3200) Ф 2-2.1-2 2100 2000 3200 3,73 1,49
Ф 2-2.1-4 2100 2000 3200 3,73 1,49
Ф 2-2.3 (2300x2000x3200) Ф 2-2.3-А 2300 2000 3200 4,03 1,61
Ф 2-2.3-А-350 2300 2000 3200 4,03 1,61
Ф 2-2.3-АV 2300 2000 3200 4,03 1,61
Ф 2-2.8 (2800x2000x3200) Ф 2-2.8-2 2800 2000 3200 4,25 1,7
Ф 2-2.8-4 2800 2000 3200 4,25 1,7
Ф 2-3.0 (3000x2000x3200) Ф 2-3.0-А 3000 2000 3200 4,65 1,86
Ф 2-3.0-А-350 3000 2000 3200 4,65 1,86
Ф 2-3.5 (3500x2000x3200) Ф 2-3.5-4 3500 2000 3200 5,05 2,02
Ф 2-3.6 (3600x2000x3200) Ф 2-3.6-А 3600 2000 3200 5,2 2,08
Ф 2-3.6-А-350 3600 2000 3200 5,2 2,08
Ф 2-3.6-АV 3600 2000 3200 5,2 2,08
Ф 2.7-3.5 (3500x2700x3200) Ф 2.7-3.5-А 3500 2700 3200 6,85 2,74
Ф 2.7-3.5-АV 3500 2700 3200 6,85 2,74
Ф 2.7-3.5-4 3500 2700 3200 6,85 2,74
Ф 2.7-4.5 (4500x2700x3200) Ф 2.7-4.5-А 4500 2700 3200 8,1 3,24
Ф 2.7-4.5-А-350 4500 2700 3200 8,1 3,24
Ф 2.7-4.5-АV 4500 2700 3200 8,1 3,24
Ф 2.7-4.5-4 4500 2700 3200 8,1 3,24

Световые опоры железобетонные ГОСТ 23613-79

Наименование
Номенклатура
Габариты LxBxH, мм
Масса, кг
Световые опоры железобетонные СВ105
10500x200x280 1180
СВ105-3.5
10500x200x280 1180
СВ105-5
10500x200x280 1180
СВ110-3.5
11000x185x280 1125
СВ110-5
11000x185x280 1125
СВ164-1
16400x380x370 3625
СВ95-2
9500x165x240 925
СВ95-3
9500x165x240 925
СВ95-3.5
9500x165x240 925

Стойки железобетонные ВС Серия 3.407-102 выпуск 1

Наименование
Номенклатура
ГабаритыLxBxH, мм
Масса, кг
Стойки железобетонные ВС ВС-1
14000x500x500 5500
ВС-2
10500x437x437 3150
ВС-3
9000x410x410 2450

Стойки железобетонные ВСЛ Серия 3.407-102 выпуск 1

Наименование
Номенклатура
ГабаритыLxBxH, мм
Масса, кг
Стойки железобетонные ВСЛ ВСЛ-1
14000x380x380 3200
ВСЛ-2
10500x380x380 2750
ВСЛ-3
9000x380x380 2450

Стойки железобетонные СЦП Серия 3.407-102 выпуск 1

Наименование
Номенклатура
ГабаритыLxBxH, мм
Масса, кг
Стойки железобетонные СЦП СЦП-1
22200x560x560 4850
СЦП-2
19450x560x560 4250
СЦП-3
15250x560x560 3330
СЦП-4
14000x560x560 3050

Сборные железобетонные изделия. Серия 3.016.1-9

Вид изделия
Наименование
Марка изделия
Вес, кг
Обьем бетона, м. куб
Балки БР 12-1 (11950x200x700) БР 12-1-АV-в-1 3130 1,25
БР 12-1-АV-в-2 3130 1,25
БР 12-1-АV-в-3 3130 1,25
БР 12-1-АV-в-4 3130 1,25
БР 12-1-АV-в-5 3130 1,25
БР 12-1-АV-в-6 3130 1,25
БЭ 60.2.4 (5950x200x400) БЭ 60.2.4-1-1 1200 0,48
БЭ 60.2.4-1-2 1200 0,48
БЭ 60.2.4-1-3 1200 0,48
Колонны 1К 33 (3300x200x200) 1К 33.2-2-1 330 0,13
1К 36 (3600x200x200) 1К 36.2-2-1 350 0,14
СП 3-30 (3000x300x300) СП 3-30-1 520 0,21
СП 3-30-2 520 0,21
СП 5.5-30 (5500x300x300) СП 5.5-30-1 960 0,38
СП 5.5-30-2 960 0,38
СП 5.5-30-3 960 0,38
СП 5.5-40 (5500x400x400) СП 5.5-40-1 1380 0,55
СП 5.5-40-2 1380 0,55
СП 6-30 (6000x300x300) СП 6-30-1 1050 0,42
СП 6-30-2 1050 0,42
Плиты 2ПЛ 6 (5970x1490x300) 2ПЛ 6-1 АтVт-1 1150 0,46
2ПЛ 6-1 АтVт-2 1150 0,46
2ПЛ 6-1 АтVт-3 1150 0,46
2ПЛ 6-1 АтVт-4 1150 0,46
Полки кабельные ПК 1 (630x60x80) ПК 1 5 0,002
ПК 2 (1080x60x80) ПК 2 10 0,004
Стойки СК 1 (2650x180x180) СК 1 200 0,08
СК 2 (3050x180x180) СК 2 230 0,09
С 5 Б (2200x180x180) С 5 Б-1-1 180 0,07
С 5 Б-2-1 180 0,07
С 5 В (2700x180x180) С 5 В-1-1 230 0,09
Траверсы Т 1 (3000x250x290) Т 1-2-1 540 0,22
Т 1-2-2 540 0,22
Т 1-3-1 540 0,22
Т 1-3-2 540 0,22
Т 1-4-1 540 0,22
Т 1-4-2 540 0,22
Т 10 (2400x200x300) Т 10-1-1 360 0,144
Т 11 (6000x300x300) Т 11-1-1 1050 0,42
Т 11-1-2 1050 0,42
Т 11-1-3 1050 0,42
Т 11-2-1 1050 0,42
Т 4 (4800x250x290) Т 4-2-1 870 0,35

Сборные железобетонные изделия эстакад для особых климатических условий. Серия 3.016.1-9

Вид изделия
Наименование
Марка изделия
Вес, кг
Обьем бетона, м. куб
Балки БР 12 (11950x200x700) БР 12-1 АV-в-1 3130 1,25
БР 12-1 АV-в-2 3130 1,25
БР 12-3 АV-в-1 3130 1,25
БР 12-3 АV-в-2 3130 1,25
БР 12-3 АV-в-3 3130 1,25
БР 12-3 АV-в-4 3130 1,25
БЭУ 60.2.4 (5950x200x400) БЭУ 60.2.4-1-1 1200 0,48
БЭУ 60.2.4-1-2 1200 0,48
Сваи-колонны СН 10-30 (10000x300x300) СН 10-30-1 3130 1,25
СН 10-30-2 2275 0,91
СН 12-30 (12000x300x300) СН 12-30-1 2725 1,09
СН 9-30 (9000x300x300) СН 9-30-1 2050 0,82
СУ 10-35 (10300x350x350) СУ 10-35-1 3100 1,24
СУ 10-35-2 3100 1,24
СУ 11-35 (11300x350x350) СУ 11-35-1 3400 1,36
СУ 11-35-2 3400 1,36
СУ 11-40 (11000x400x400) СУ 11-40-1 4450 1,78
СУ 11-40-2 4450 1,78
СУ 11-40-3 4450 1,78
СУ 12-35 (12300x350x350) СУ 12-35-1 3730 1,49
СУ 12-40 (12350x400x400) СУ 12-40-1 4850 1,94
СУ 12-40-2 4850 1,94
СУ 13-35 (13300x350x350) СУ 13-35-1 4030 1,61
СУ 7-30 (7250x300x300) СУ 7-30-1-1 1620 0,64
СУ 7-30-1-2 1620 0,64
СУ 9-35 (9300x350x350) СУ 9-35-1-1 2800 1,12
СУ 9-35-1-2 2800 1,12
СУ 9-35-1-2* 2800 1,12

Компания «Промышленные Железобетонные Изделия», имея огромный опыт в производстве и продаже железобетонных изделий, гарантирует максимально быстро и корректно оказать все предоставляемые работы и услуги.

Цена по запросу. Наличие по запросу.



Подробнее о:

У нас можно заказать изготовление по чертежам любых ЖБИ Сэкономьте время на поиск - сразу звоните нам!

  • Россия 8 (800) 301-17-15
  • Санкт-Петербург +7 (812) 309-40-99
  • Москва +7 (495) 481-29-76
  • Ростов-на-Дону +7 (863) 303-61-76
  • Казань +7 (843) 206-02-16
  • Екатеринбург +7 (343) 318-28-56
  • Новосибирск +7 (383) 280-42-06
  • Хабаровск +7 (4212) 92-95-21
  • Симферополь +7 (365) 266-97-74
  • Казахстан +7 (712) 293-31-27

Доставка в любой город России и Казахстана

Смотрите также: лотки л2

Отправить запрос на продукцию



+7(800)301-17-15

звонок по России бесплатный


+7 (812) 309-40-99

Пром-ЖБИ © 2008-2019
Полное или частичное копирование материалов с данного сайта разрешено только при обязательном указании автора и прямой гиперссылки (не редирект и не закрыта от индексации поисковиками) на www.prom-gbi.ru и с письменного разрешения администрации сайта.

199178, Россия, Санкт-Петербург, наб. реки Смоленки, д. 14 литер а офис 336;
Представительство в Казахстане: г.Атырау, пр. Сатпаева, 19 блок А, Бизнес-центр "Atyrau Plaza"

info@prom-gbi.ru
www.prom-gbi.ru

закрыть

Мы Вам перезвоним

закрыть

Ваше сообщение успешно отправлено!

закрыть
