Звенья оголовка и труб ЗП прямоугольные

Звенья оголовков ЗП — это надежный строительный элемент. Он представляет собой особое железобетонное изделие прямоугольного сечения. Его входное звено снабжают особым выступом для того, чтобы стыковать с откосными стенками. (Один стык образует угол 20 градусов).
В изделии имеется многогранной формы вырез и ригель, который служит в качестве укрепляющего элемента.

Описание:

Заказать звенья оголовка и звенья труб у нас вы можете, написав на почту: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , наши менеджеры свяжутся с вами.

Принятые условные обозначения: Шифр 2119РЧ Выпуск 1-1,Серия 3.501.1-177.93

b - ширина h - высота L - длина

«Пром-ЖБИ» производит и поставляет звенья оголовка и звенья труб ЗП для железобетонных прямоугольных водопропускных труб по рабочими чертежами ОАО «РЖД» Шифр 2119РЧ Выпуск 1-1. Эти звенья применяются при устройстве водопропускных сооружений автомобильных и железных дорог разных категорий.

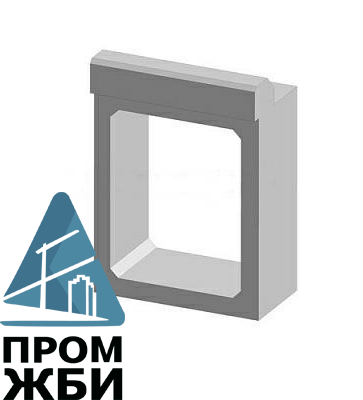

звено оголовка

Возможно изготовление по чертежам заказчика. Доставка по всем регионам РФ. звено трубы

Главная функция водотока — направление потока сточных и атмосферных вод. Оголовки звена ЗП обеспечивают надежность использования водовода дорожной насыпи, формируя начало и окончание трубы.

Звено водопропускной прямоугольной трубы (ЗП) — элемент, с помощью которого создается водоотводная труба, которая находится под насыпью автомобильных и железнодорожных дорог.

Цена по запросу. Наличие по запросу.

Технические параметры выпускаемой продукции:

Наименование изделия	Длина, мм	Ширина, мм	Высота, мм	Масса, кг
Звено оголовка ЗП27	1000	1220	2620	2400
Звено оголовка ЗП28	1000	1490	2660	2900
Звено оголовка ЗП29	1000	1740	3200	3700
Звено оголовка ЗП30	1000	2260	3240	4700
Звено оголовка ЗП31	1000	2760	3300	5800
Звено оголовка ЗП32	1000	1220	2120	2100
Звено оголовка ЗП33	1000	1490	2160	2600
Звено оголовка ЗП34	1000	1740	2700	3400
Звено оголовка ЗП35	1000	2260	2740	4400
Звено оголовка ЗП36	1000	2760	2800	5500
Звено оголовка ЗП37	1000	3320	3340	7500
Звено оголовка ЗП38	1000	4360	3400	9900
Звено средней части ЗП1.100	1000	1220	1740	1700
Звено средней части ЗП1.200	2000	1220	1740	3400
Звено средней части ЗП2.100	1000	1220	1780	1800
Звено средней части ЗП2.200	2000	1220	1780	3600
Звено средней части ЗП3.100	1000	1220	1860	2000
Звено средней части ЗП3.200	2000	1220	1860	4000
Звено средней части ЗП4.100	1000	1490	1790	2000
Звено средней части ЗП4.200	2000	1490	1790	4000
Звено средней части ЗП5.100	1000	1490	1850	2300
Звено средней части ЗП5.200	2000	1490	1850	4600
Звено средней части ЗП6.100	1000	1490	1930	2600
Звено средней части ЗП6.200	2000	1490	1930	5200
Звено средней части ЗП7.100	1000	1740	2330	2800
Звено средней части ЗП7.200	2000	1740	2330	5600
Звено средней части ЗП8.100	1000	1740	2430	3200
Звено средней части ЗП8.200	2000	1740	2430	6400
Звено средней части ЗП9.100	1000	1800	2530	4000
Звено средней части ЗП9.200	2000	1800	2530	8000
Звено средней части ЗП10.100	1000	2260	2360	3500
Звено средней части ЗП10.200	2000	2260	2360	7000
Звено средней части ЗП11.100	1000	2260	2500	4200
Звено средней части ЗП11.200	2000	2260	2500	8400
Звено средней части ЗП12.100	1000	2320	2680	5500
Звено средней части ЗП12.200	2000	2320	2680	11000
Звено средней части ЗП13.100	1000	2760	2450	4400
Звено средней части ЗП13.200	2000	2760	2450	8800
Звено средней части ЗП14.100	1000	2840	2570	5800
Звено средней части ЗП14.200	2000	2840	2570	12600
Звено средней части ЗП15.100	1000	2900	2790	7800
Звено средней части ЗП15.200	2000	2900	2790	15600
Звено средней части ЗП16.100	1000	3320	3000	6200
Звено средней части ЗП17.100	1000	3400	3140	8000
Звено средней части ЗП18.100	1000	3460	3320	10000
Звено средней части ЗП19.100	1000	4360	3130	9100
Звено средней части ЗП20.100	1000	4420	3170	10000
Звено средней части ЗП21.100	1000	4600	3370	13700
Звено средней части ЗП22.100	1000	1220	2240	1900
Звено средней части ЗП23.100	1000	1490	2290	2400
Звено средней части ЗП24.100	1000	1740	2830	3100
Звено средней части ЗП25.100	1000	2260	2840	3900
Звено средней части ЗП26.100	1000	2760	2950	4800
Звено ЗП100 ПВ	1000	1220	2620	2400
Звено ЗП100В	1000	1220	2120	2100
Звено ЗП125ПВ	1000	1490	2660	2900
Звено ЗП125В	1000	1460	2160	2600
Звено ЗП150ПВ	1000	1740	3200	3700
Звено ЗП150В	1000	1740	2700	3400
Звено ЗП200ПВ	1000	2260	3240	4700
Звено ЗП200В	1000	2260	2740	4400
Звено ЗП250ПВ	1000	2760	3300	5800
Звено ЗП250В	1000	2760	2800	5500
Звено ЗП300В	1000	3320	3340	7500
Звено ЗП400В	1000	4360	3400	9900
Звено ЗП 100.1.100	1000	1220	1740	1700
Звено ЗП 100.1.200	2000	1220	1740	3400
Звено ЗП 100.2.100	1000	1220	1780	1800
Звено ЗП 100.2.200	2000	1220	1780	3500
Звено ЗП 100.3.100	1000	1220	1860	2000
Звено ЗП 100.3.200	2000	1220	1860	4000
Звено ЗП 125.1.100	1000	1490	1790	2000
Звено ЗП 125.1.200	2000	1490	1790	4000
Звено ЗП 125.2.100	1000	1490	1850	2300
Звено ЗП 125.2.200	2000	1490	1850	4600
Звено ЗП 125.3.100	1000	1490	1930	2600
Звено ЗП 125.3.200	2000	1490	1930	5200
Звено ЗП 150.1.100	1000	1740	2330	2800
Звено ЗП 150.1.200	2000	1740	2330	5600
Звено ЗП 150.2.100	1000	1740	2430	3200
Звено ЗП 150.2.200	2000	1740	2430	6400
Звено ЗП 150.3.100	1000	1800	2530	4000
Звено ЗП 150.3.200	2000	1800	2530	8000
Звено ЗП 200.1.100	1000	2260	2380	3500
Звено ЗП 200.1.200	2000	2260	2380	7000
Звено ЗП 200.2.100	1000	2260	2500	4200
Звено ЗП 200.2.200	2000	2260	2500	8400
Звено ЗП 200.3.100	1000	2320	2680	5600
Звено ЗП 200.3.200	2000	2320	2680	11200
Звено ЗП 250.1.100	1000	2760	2450	4400
Звено ЗП 250.1.200	2000	2760	2450	8800
Звено ЗП 250.2.100	1000	2840	2570	5800
Звено ЗП 250.2.200	2000	2840	2570	11600
Звено ЗП 250.3.100	1000	2900	2790	7800
Звено ЗП 250.3.200	2000	2900	2790	15600
Звено ЗП 300.1.100	1000	3320	3000	6200
Звено ЗП 300.2.100	1000	3400	3140	8000
Звено ЗП 300.3.100	1000	3460	3320	10000
Звено ЗП 400.1.100	1000	4360	3130	9100
Звено ЗП 400.2.100	1000	4420	3170	10000
Звено ЗП 400.3.100	1000	4600	3370	13700
Звено ЗП 35	1000	2260	2740	4400
Звено ЗП 100П	1000	1220	2240	1900
Звено ЗП 125П	1000	1490	2290	2400
Звено ЗП 150П	1000	1740	2830	3100
Звено ЗП 200П	1000	2260	2880	3900
Звено ЗП 250П	1000	2760	2950	4800
Звено ЗП 400.3.75	4600	3370	750	10275

Звенья оголовков прямоугольных труб Серия 3.501.1-126

Наименование	Номенклатура	Габариты, мм	Масса, кг
Звенья оголовков прямоугольных труб	Т103.1-м	100x283x174	3100
	Т104.1-м	100x320x174	3700
	Т105.1-м	100x270x174	3400
	Т107.1-м	100x340x436	9900
	Т108.1-м	100x334x332	7500
	Т52.1-м	100x324x226	4700
	Т53.1-м	100x274x226	4400
	Т54.1-м	100x295x276	4800
	Т55.1-м	100x330x276	5800
	Т56.1-м	100x280x276	5500

Лотки железобетонные Серия 3.501.1-179.94

Наименование	Номенклатура	Габариты, мм	Масса, кг
Лотки железобетонные	Л1.302-М	960x3020x220	350
	Л1.403-М	960x4030x220	350
	Л2.302-М	1460x3020x220	350
	Л2.403-М	1460x4030x220	350
	Л3.302-М	2460x3020x220	350
	Л3.403-М	2460x4030x220	350
	Л4.302-М	1260x3020x220	350
	Л4.403-М	1260x4030x220	350
	Л5.302-М	2260x3020x220	350
	Л5.403-М	2260x4030x220	350
	Л6.150-М	3260x1500x220	550
	Л6.201-М	3260x2010x220	550
	Л7.150-М	4260x1500x220	550
	Л7.201-М	4260x2010x220	550
	Л8.150-М	5260x1500x220	550
	Л8.201-М	5260x2010x220	550

Звенья прямоугольных труб Серия 3.501.1-126

Наименование	Номенклатура	Габариты, мм	Масса, кг
Звенья прямоугольных труб	Т47.1-м	100x238x226	3500
	Т47.2-м	200x238x226	7000
	Т48.1-м	100x250x226	4200
	Т48.2-м	200x250x226	8400
	Т49.1-м	100x245x276	4400
	Т49.2-м	200x245x276	8800
	Т50.1-м	100x257x284	5800
	Т50.2-м	200x257x284	11600
	Т51.1-м	100x288x226	3900
	Т86.1-м	100x233x174	2800
	Т86.2-м	200x233x174	5600
	Т87.1-м	100x243x174	3200
	Т87.2-м	200x249x174	6400
	Т88.1-м	100x253x180	4000
	Т88.2-м	200x253x180	8000
	Т89.1-м	100x268x232	5600
	Т89.2-м	200x268x232	11200
	Т90.1-м	100x279x290	7800
	Т90.2-м	200x279x290	15600
	Т91.1-м	100x300x332	6200
	Т92.1-м	100x314x340	8000
	Т93.1-м	100x332x346	10000
	Т94.1-м	100x313x436	9100
	Т95.1-м	100x317x442	10000
	Т96.0.75-м	75x337x460	10300
	Т96.1-м	100x337x460	13700
