Железнодорожные шпалы

Железнодорожные шпалы - это балки с переменным сечением из железобетона. Конструкция шпал включает в себя разъемы для установки крепления с рельсами. Предназначение шпал - фиксация взаимного расположения рельсовых сообщений и принятие давления, исходящего от железнодорожного транспорта.

Пром ЖБИ производит и реализует железобетонные шпалы для железных дорог. Вся продукция изготавливается на собственном заводе – а это значит, что стоимость на наши ЖБИ изделия минует наценки посредников!



Принятые условные обозначения: ГОСТ 10629-88
Ш 1-1 – шпалы раздельного клеммно-болтового скрепления КБ с углом уклона подрельсовых площадок в шпалах 55°;
Ш 1-2 – шпалы раздельного клеммно-болтового скрепления КБ с углом уклона подрельсовых площадок в шпалах 72°;
Ш 2-1 – шпалы нераздельного клеммно-болтового скрепления БПУ с болтовым прикреплением подкладки или рельса к шпале;
Ш-3 – шпалы нераздельного клеммно-болтового скрепления ЖБР65 с болтовым прикреплением рельса к шпале;
ШС-АРС – шпалы анкерного рельсового скрепления

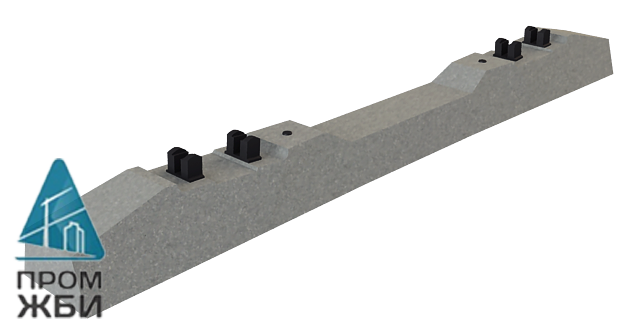

железнодорожные шпалы ЖБИжелезобетонные железнодорожные шпалы

Характеристики

Железнодорожные шпалы, изготовленные из железобетона, отличаются своей прочностью, что обеспечивает их длительную эксплуатацию. В сравнении с деревянными и металлическими шпалами, железобетонные шпалы имеют предназначены для гораздо более многочисленных статических и динамических нагрузок, исходящих от железнодорожного транспорта, без потери своих несущих качеств. ЖД шпалы практически не подвержены воздействию климатических условий, таких как влага, гниение, высокие и низкие температуры. Благодаря своим качествам, железобетонные шпалы могут прослужить в среднем до 60-70 лет.

Заказать работы вы можете написав на почту Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript . Наши менеджеры свяжутся с вами.

Железнодорожные шпалы изготавливаются из тяжелого бетона класса прочности не ниже B40 и морозостойкости от F200. Нормируемая передаточная прочность бетона должна быть равна 32 Мпа (326 гс/см2). Для придания наибольшей прочности шпалы армируются предварительно напряженной арматурой.

Железнодорожные шпалы изготавливаются из бетона двух сортов:

  • 1 сорт – типовые ЖД шпалы, применяемые на железнодорожных сообщениях и рассчитанные на высокие и постоянные нагрузки;
  • 2 сорт – шпалы, изготовленные из железобетона второго сорта, обладают гораздо меньшими характеристиками прочности. Применяются при строительстве подъездных путей пятого класса, с низким уровнем нагрузки и интенсивности использования.

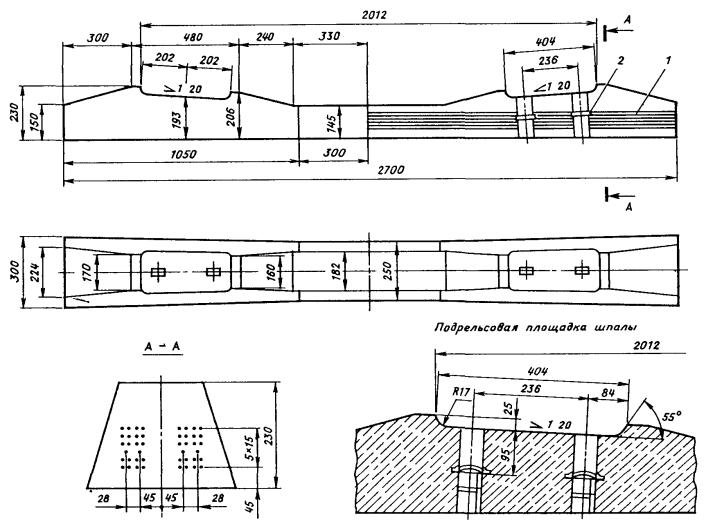

ЖБИ ЖД шпалы схема

По своему скреплению с рельсами, шпалы подразделяются на три категории:

  • Тип I – раздельное клеммно-болтовое рельсовое скрепление с резьбовым прикреплением рельса и подкладки к шпале;
  • Тип II – нераздельное анкерное сцепление с безрезьбовым прикреплением рельса к шпале;
  • Тип III – нераздельное клеммно-болтовое скрепление с резьбовым прикреплением рельса к шпале

Кроме того, железнодорожные шпалы имеют различия по наличию/отсутствию электроизолирующих свойств и виду используемой арматуры:

  • Изолированные. С предполагаемой установкой изолирующих вкладышей (пустообразователей);
  • Неизолированные. Без установки пустообразователей

Шпалы различных типажей также делятся на пременение на прямых или кривых участках железнодорожного пути

  • Прямые и кривые участки радиусом до 350 м и более;
  • Кривые участки малого радиуса (до 350 м) и переходных кривых
Наименование
Размеры (h*b*b1), мм
Объем бетона, куб. м
Сталь, кг
Вес, т
Ш 1-1 2700*300*230 0.108 79 0.27
Ш 1-2 2700*300*230 0.108 79 0.27
Ш 2-1 2700*300*230 0.108 79 0.27
Ш 3 2700*300*230 0.108 79 0.27
ШС-АРС 2700*300*230 0.108 79 0.28

Шпалы железобетонные Серия 3.407-102 выпуск 1

Наименование
Номенклатура
Габариты LxBxH, мм
Масса, кг
Шпалы железобетонные ЖБ-270-1
2700x300x250 510

Шпалы железобетонные Серия 3.407.1-157 выпуск 1

Наименование
Номенклатура
Габариты LxBxH, мм
Масса, кг
Шпалы железобетонные Серия 3.407.1-157 ШТ-12
1200x300x300 225
ШТ-27
2700x300x250 510
