Трехлучевые фундаменты

Трехлучевой фундамент активно применяется при возведении опор контактных сетей для железных дорог. Данный вид фундамента распределяет исходящую от опор ЛЭП нагрузку на грунт, тем самым повышая устойчивость конструкции и срок её службы.

Компания «Промышленные Железобетонные Изделия» изготавливает и реализует все виды трехлучевых фундаментов. Вся наша продукция производится на собственном предприятии – а это значит самую выгодную для клиентов стоимость на ЖБИ-изделия, без посредников!



Принятые условные обозначения: ГОСТ Р 54271-2010, ГОСТ Р 54272-2010, Серия 3.501.1-149 , Серия 4182И
ТСС – трехлучевые стаканного типа;
ТСА – трехлучевые с анкерным креплением опоры;
ТАС - трехлучевые анкеры с заострением подземной части;
ТСН - трехлучевой стаканный повышенной надежности;
ТСП - трехлучевой фундамент со скосом с анкерным креплением стоек жестких поперечин;
ТФА - трехлучевой фундамент повышенной надежности с анкерным креплением опор контактной сети;
ТАН - трехлучевой анкер повышенной надежности;
Э – со стойкостью к воздействию электрической коррозии на участках постоянного тока;

Вся продукция изготавливается под строгим соблюдением качества в соответствии с установленными документами и индивидуальным чертежам.

Заказать трехлучевые фундаменты Вы можете, написав нам на почту Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript . Также Вы всегда можете связаться по телефону +7 (800) 301-17-45.

В г. Симферополе (респ. Крым) на ул. Толстого, 75В в торгово-офисном центре «Гагаринский» открылось наше представительство. Для заказа любых ЖБИ-изделий и консультации Вы можете отправить письмо с заявкой на почту Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript или позвонить по телефону +7 (365) 266-97-74.

Характеристики

Трехлучевые фундаменты изготавливаются из тяжелого бетона B30, водонепроницаемостью не менее W6 и морозостойкостью – от F150-F200.

Высокие характеристики прочности бетона позволяют использовать трехлучевые фундамены в любых климатических условиях, в грунтах глубокого промерзания, а также в районах с сейсмичной активностью до 9 баллов.

Трехлучевые фундаменты бывают двух типов:

  • фундамент трехлучевой стаканный
  • трехлучевой стаканный фундамент ТСС трехлучевой стаканный фундамент ТСС схема

    Состоит из верхней (квадратного блока стаканного типа и цилиндрической полостью в центре) и нижней части в виде трехлучевого сечения.

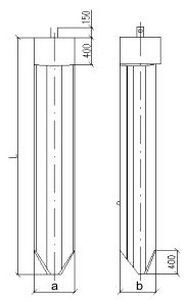

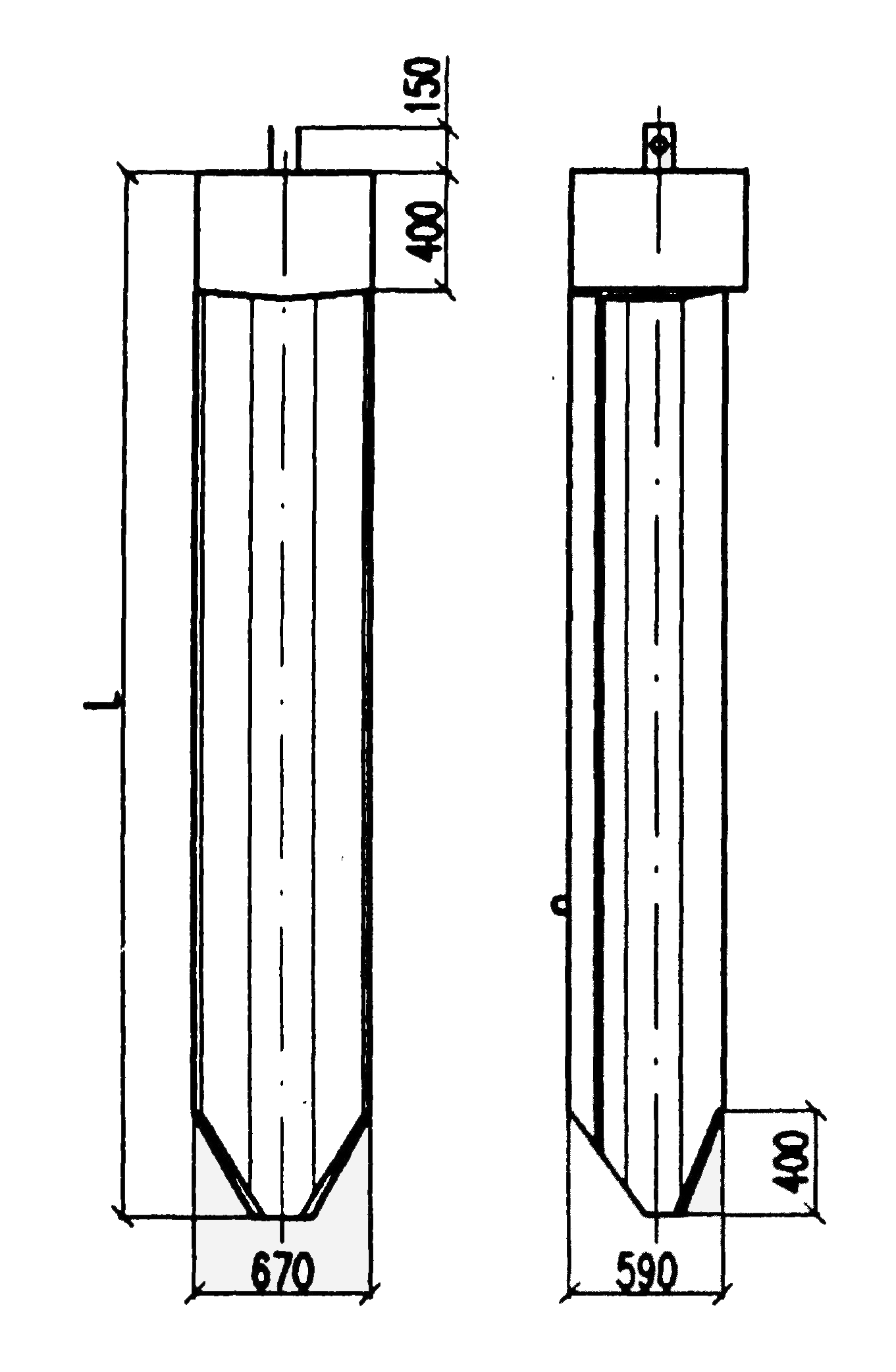

  • трехлучевой стоечный анкер
  • трехлучевой стоечный анкер ТСАтрехлучевой стоечный анкер ТСА схема

    Конструкция по аналогии с трехлучевым стаканным фундаментом. В верхней части, вместо цилиндрической полости, расположены анкеры крепления.

Армирование трехлучевых фундаментов осуществляется в виде вязанного каркаса в двух вариациях:

  • Основная (при температуре до -40; горячекатанная сталь АIII)
  • Дополнительная (при температуре от -40; горячекатанная сталь АII)

Железобетонные трехлучевые фундаменты и анкеры с заострением подземной части для опор контактной сети Серия 4182И

Наименование
Номенклатура
Размеры (l,b,h)
Объем, м3
Вес, т
Плита опорая ОПФ
ОПФ (650x650x150) ОПФ 650*650*150 0,72 0,085
Стаканные фундаменты консольных опор
ТСС 4.0 (4000x670x670) ТСС 4.0-2 4000*670*670 0,72 1,79
ТСС 4.0-2 К 4000*670*670 0,72 1,79
ТСС 4.0-2 М 4000*670*670 0,72 1,79
ТСС 4.0-2 Э 4000*670*670 0,72 1,79
ТСС 4.0-3 4000*670*670 0,72 1,79
ТСС 4.0-3 К 4000*670*670 0,72 1,79
ТСС 4.0-3 М 4000*670*670 0,72 1,79
ТСС 4.0-3 Э 4000*670*670 0,72 1,79
ТСС 4.0-4 4000*670*670 0,72 1,79
ТСС 4.0-4 К 4000*670*670 0,72 1,79
ТСС 4.0-4 М 4000*670*670 0,72 1,79
ТСС 4.0-4 Э 4000*670*670 0,72 1,79
ТСС 4.5 (4500x670x670) ТСС 4.5-2 4500*670*670 0,77 1,92
ТСС 4.5-2 К 4500*670*670 0,77 1,92
ТСС 4.5-2 М 4500*670*670 0,77 1,92
ТСС 4.5-2 Э 4500*670*670 0,77 1,92
ТСС 4.5-3 4500*670*670 0,77 1,92
ТСС 4.5-3 К 4500*670*670 0,77 1,92
ТСС 4.5-3 М 4500*670*670 0,77 1,92
ТСС 4.5-3 Э 4500*670*670 0,77 1,92
ТСС 4.5-4 4500*670*670 0,77 1,92
ТСС 4.5-4 К 4500*670*670 0,77 1,92
ТСС 4.5-4 М 4500*670*670 0,77 1,92
ТСС 4.5-4 Э 4500*670*670 0,77 1,92
ТСС 5.0 (5000x670x670) ТСС 5.0-2 5000*670*670 0,82 2,05
ТСС 5.0-2 К 5000*670*670 0,82 2,05
ТСС 5.0-2 М 5000*670*670 0,82 2,05
ТСС 5.0-2 Э 5000*670*670 0,82 2,05
ТСС 5.0-3 5000*670*670 0,82 2,05
ТСС 5.0-3 К 5000*670*670 0,82 2,05
ТСС 5.0-3 М 5000*670*670 0,82 2,05
ТСС 5.0-3 Э 5000*670*670 0,82 2,05
ТСС 5.0-4 5000*670*670 0,82 2,05
ТСС 5.0-4 К 5000*670*670 0,82 2,05
ТСС 5.0-4 М 5000*670*670 0,82 2,05
ТСС 5.0-4 Э 5000*670*670 0,82 2,05
Трехлучевые анкера
ТАС 4.0 (4000x670x670) ТАС 4.0 4000*670*670 0,57 1,46
ТАС 4.0 К 4000*670*670 0,57 1,46
ТАС 4.0 М 4000*670*670 0,57 1,46
ТАС 4.0 Э 4000*670*670 0,57 1,46
ТАС 4.5 (4500x670x670) ТАС 4.5 4500*670*670 0,62 1,6
ТАС 4.5 К 4500*670*670 0,62 1,6
ТАС 4.5 М 4500*670*670 0,62 1,6
ТАС 4.5 Э 4500*670*670 0,62 1,6
ТАС 5.0 (5000x670x670) ТАС 5.0 5000*670*670 0,67 1,76
ТАС 5.0 К 5000*670*670 0,67 1,76
ТАС 5.0 М 5000*670*670 0,67 1,76
ТАС 5.0 Э 5000*670*670 0,67 1,76
Фундаменты с анкерным креплением
ТСП 4.5 (4500x670x670) ТСП 4.5-3 4500*670*670 0,79 2,11
ТСП 4.5-3 К 4500*670*670 0,79 2,11
ТСП 4.5-3 М 4500*670*670 0,79 2,11
ТСП 4.5-3 Э 4500*670*670 0,79 2,11
ТСП 4.5-3 ЭМ 4500*670*670 0,79 2,11
ТСП 4.5-4 4500*670*670 0,79 2,11
ТСП 4.5-4 К 4500*670*670 0,79 2,11
ТСП 4.5-4 М 4500*670*670 0,79 2,11
ТСП 4.5-4 Э 4500*670*670 0,79 2,11
ТСП 4.5-4 ЭМ 4500*670*670 0,79 2,11
ТСП 4.5-5 4500*670*670 0,79 2,11
ТСП 4.5-5 К 4500*670*670 0,79 2,11
ТСП 4.5-5 М 4500*670*670 0,79 2,11
ТСП 4.5-5 Э 4500*670*670 0,79 2,11
ТСП 4.5-5 ЭМ 4500*670*670 0,79 2,11
ТСП 5.0 (5000x670x670) ТСП 5.0-3 5000*670*670 0,84 2,26
ТСП 5.0-3 К 5000*670*670 0,84 2,26
ТСП 5.0-3 М 5000*670*670 0,84 2,26
ТСП 5.0-3 Э 5000*670*670 0,84 2,26
ТСП 5.0-3 ЭМ 5000*670*670 0,84 2,26
ТСП 5.0-4 5000*670*670 0,84 2,26
ТСП 5.0-4 К 5000*670*670 0,84 2,26
ТСП 5.0-4 М 5000*670*670 0,84 2,26
ТСП 5.0-4 Э 5000*670*670 0,84 2,26
ТСП 5.0-4 ЭМ 5000*670*670 0,84 2,26
ТСП 5.0-5 5000*670*670 0,84 2,26
ТСП 5.0-5 К 5000*670*670 0,84 2,26
ТСП 5.0-5 М 5000*670*670 0,84 2,26
ТСП 5.0-5 Э 5000*670*670 0,84 2,26
ТСП 5.0-5 ЭМ 5000*670*670 0,84 2,26
Фундаменты с анкерным креплением консольных опор
ТСА 4.0 (4000x670x670) ТСА 4.0-2 4000*670*670 0,74 1,95
ТСА 4.0-2 К 4000*670*670 0,74 1,95
ТСА 4.0-2 М 4000*670*670 0,74 1,95
ТСА 4.0-2 Э 4000*670*670 0,74 1,95
ТСА 4.0-3 4000*670*670 0,74 1,95
ТСА 4.0-3 К 4000*670*670 0,74 1,95
ТСА 4.0-3 М 4000*670*670 0,74 1,95
ТСА 4.0-3 Э 4000*670*670 0,74 1,95
ТСА 4.0-4 4000*670*670 0,74 1,95
ТСА 4.0-4 К 4000*670*670 0,74 1,95
ТСА 4.0-4 М 4000*670*670 0,74 1,95
ТСА 4.0-4 Э 4000*670*670 0,74 1,95
ТСА 4.5 (4500x670x670) ТСА 4.5-2 4500*670*670 0,79 2,09
ТСА 4.5-2 К 4500*670*670 0,79 2,09
ТСА 4.5-2 М 4500*670*670 0,79 2,09
ТСА 4.5-2 Э 4500*670*670 0,79 2,09
ТСА 4.5-3 4500*670*670 0,79 2,09
ТСА 4.5-3 К 4500*670*670 0,79 2,09
ТСА 4.5-3 М 4500*670*670 0,79 2,09
ТСА 4.5-3 Э 4500*670*670 0,79 2,09
ТСА 4.5-4 4500*670*670 0,79 2,09
ТСА 4.5-4 К 4500*670*670 0,79 2,09
ТСА 4.5-4 М 4500*670*670 0,79 2,09
ТСА 4.5-4 Э 4500*670*670 0,79 2,09
ТСА 5.0 (5000x670x670) ТСА 5.0-2 5000*670*670 0,84 2,24
ТСА 5.0-2 К 5000*670*670 0,84 2,24
ТСА 5.0-2 М 5000*670*670 0,84 2,24
ТСА 5.0-2 Э 5000*670*670 0,84 2,24
ТСА 5.0-3 5000*670*670 0,84 2,24
ТСА 5.0-3 К 5000*670*670 0,84 2,24
ТСА 5.0-3 М 5000*670*670 0,84 2,24
ТСА 5.0-3 Э 5000*670*670 0,84 2,24
ТСА 5.0-4 5000*670*670 0,84 2,24
ТСА 5.0-4 К 5000*670*670 0,84 2,24
ТСА 5.0-4 М 5000*670*670 0,84 2,24
ТСА 5.0-4 Э 5000*670*670 0,84 2,24

Фундаменты трёхлучевые Серия 3.501.1-149 тип ТСН

Наименование
Номенклатура
ГабаритыLxBxH, мм
Масса, кг
Фундаменты трёхлучевые ТСН ТСН2-4.0
4000x670x590 2000
ТСН2-4.5
4500x670x590 2130
ТСН2-5.0
5000x670x590 2280
ТСН3-4.0
4000x670x590 2000
ТСН3-4.5
4500x670x590 2130
ТСН3-5.0
5000x670x590 2280
ТСН4-3.5
3500x670x590 1870
ТСН4-4.0
4000x670x590 2000
ТСН4-4.5
4500x670x590 2130
ТСН4-5.0
5000x670x590 2280

Фундаменты трёхлучевые Серия ЭЛ-96-6204 (объект 6235) тип ТФА

Наименование
Номенклатура
ГабаритыLxBxH, мм
Масса, кг
Фундаменты трёхлучевые ТФА ТФА4.0-2
4000x670x590 1810
ТФА4.0-3
4000x670x590 1810
ТФА4.0-4
4000x670x590 1810
ТФА4.5-2
4500x670x590 1940
ТФА4.5-3
4500x670x590 1940
ТФА4.5-4
4500x670x590 1940
ТФА5.0-2
5000x670x590 2130
ТФА5.0-3
5000x670x590 2140
ТФА5.0-4
5000x670x590 2160

Фундаменты трёхлучевые Объект 6291 тип ТАН

Наименование
Номенклатура
ГабаритыLxBxH, мм
Масса, кг
Фундаменты трёхлучевые ТАН ТАН-4.0
4000x 670x 590 2000
ТАН-4.5
4500x 670x 590 2500
