Плиты днища коллекторов

В каталоге компании «Пром-ЖБИ» представлен широкий выбор плит днищ коллекторов и тоннелей. Более 9 лет наши специалисты производят эти железобетонные изделия как типовых размеров, так и по индивидуальным чертежам.



Принятые условные обозначения: Альбом РК 1101-87, Серия 3.006.1-3/83, вып. 1-1

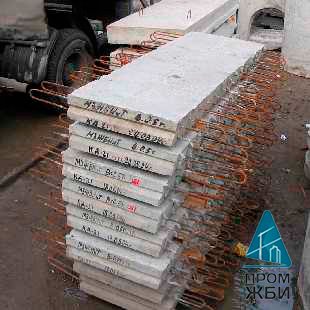

Плиты днища коллекторов - фото

Плиты днища коллекторов – специальные железобетонные элементы в составе сборных коллекторов. Они находят широкое применение в сфере инженерного строительства. Эти изделия необходимы для создания коллекторных тоннелей под землей. Коллекторные тоннели или коммуникационные коллекторы предназначены для создания и технического обслуживания сетей инженерных коммуникаций (канализаций, теплопроводов, подземных телефонных и кабельных сетей и т.д.).

Достоинства плит днищ коллекторов.

Железобетонные плиты днищ коллекторов обладают рядом несомненных достоинств:

  1. Они обеспечивают надежную защиту и герметичность от обвалов грунта, разрушения и попадания влаги внутрь систем инженерных коммуникаций под землей
  2. С их помощью можно строить угловые, поворотные и прямолинейные участки, которые впоследствии будут задействованы для сооружения объектов инженерного строительства (например, мостов, тоннелей и путепроводов)
  3. Высокие прочностные характеристики этих плит позволяют использовать их в весьма тяжелых условиях: под железными и автомобильными дорогами (заглубление до 4 или 6 м соответственно); внутри цеховых помещений (заглубление до 6 м); вне дорог (заглубление до 6,3 м)

Характеристики железобетонных плит днищ коллекторов

Для изготовления плит днищ коллекторов и тоннелей используется тяжелый бетон класса прочности B22,5. На назначение классов по водонепроницаемости и морозостойкости влияют условия в районе строительства: уровень влаги, температура воздуха, состояние грунта.

Армирование плит днищ коллекторов производится отдельными стержнями и сварными сетками из горячекатаной арматурной стали классов A-I и A-III.

Применение плит днищ коллекторов

Плиты днища коллекторов из железобетона являются необходимым конструкционным элементом для строительства городской системы подземных коммуникаций.

Плиты днища коллекторов используются в качестве прочного основания для устанавливаемых на них стеновых блоков.

Заказ железобетонных плит днищ коллекторов.

Плиты днищ коллекторов из железобетона от нашей компании обладают привлекательной ценой, свободной от наценок посредников.

Заказать железобетонные плиты днища коллекторов и тоннелей Вы можете в компании «Пром-ЖБИ». Наши менеджеры готовы принять Ваш заказ по электронной почте: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , по телефону +7 (800) 301-17-45 или по форме на нашем сайте.

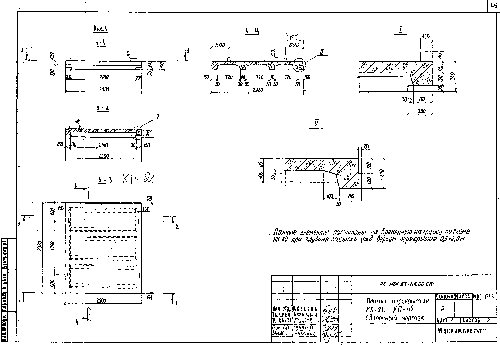

Плиты днища коллекторов - схема

Плиты днища коллекторов. Альбом РК 1101-87

Наименование
Длина, мм
Ширина, мм
Высота, мм
Вес, тонн
Объем бетона, куб.м
Сталь, кг
Класс бетона
КД-21 700 2080 140 0.5 0.2 33.58 В22,5
КД-25 1100 2080 140 0.78 0.31 42.82 В22,5
КД-30 1600 2080 140 1.3 0.52 70.62 В22,5
КД-36 2200 2080 140 1.8 0.72 91.49 В22,5
КД-42 2800 2080 140 2.3 0.92 111.98 В22,5

Плиты днища коллекторов. Серия 3.006.1-3/83, вып. 1-1

Наименование
Длина, мм
Ширина, мм
Высота, мм
Вес, тонн
Объем бетона, куб.м
Сталь, кг
Класс бетона
ПД 21-11 2980 600 160 0.7 0.28 46.64 В22,5
ПД 21-15 2980 600 160 0.7 0.28 62.84 В22,5
ПД 21-8 2980 660 140 0.68 0.27 35.81 В22,5
ПД 24-11 2980 900 160 1.05 0.42 78.88 В22,5
ПД 24-15 2980 900 160 1.05 0.42 102.68 В22,5
ПД 24-8 2980 960 160 1.13 0.45 60.83 В22,5
ПД 30-11 2980 1500 180 1.98 0.79 102.34 В22,5
ПД 30-15 2980 1500 180 1.98 0.79 130.17 В22,5
ПД 30-3 2980 1560 160 1.83 0.73 75 В22,5
ПД 30-5 2980 1560 160 1.83 0.73 90.15 В22,5
ПД 30-8 2980 1560 160 1.83 0.73 101.52 В22,5
ПД 36-11 1480 2100 200 1.53 0.61 83.26 В22,5
ПД 36-15 1480 2100 200 1.53 0.61 100.34 В22,5
ПД 36-3 1480 2160 160 1.25 0.5 54.08 В22,5
ПД 36-5 1480 2160 160 1.25 0.5 65.78 В22,5
ПД 36-8 1480 2160 160 1.25 0.5 79.78 В22,5
ПД 42-11 1480 2700 200 1.96 0.78 106.68 В22,5
ПД 42-12 1480 2700 200 1.96 0.78 123.68 В22,5
ПД 42-15 1480 2700 200 1.96 0.78 141.98 В22,5
ПД 42-3 1480 2760 160 1.6 0.64 64.48 В22,5
ПД 42-5 1480 2760 160 1.6 0.64 86.3 В22,5
ПД 42-8 1480 2760 160 1.6 0.64 96.58 В22,5
ПД 48-11 1480 3300 200 2.4 0.96 136.48 В22,5
ПД 48-12 1480 3300 200 2.4 0.96 155.48 В22,5
ПД 48-15 1480 3300 200 2.4 0.96 167.48 В22,5
ПД 48-3 1480 3360 180 2.2 0.88 76.92 В22,5
ПД 48-5 1480 3360 180 2.2 0.88 92.02 В22,5
ПД 48-8 1480 3360 180 2.2 0.88 123.72 В22,5
