Балки коллекторов

Компания «Пром-ЖБИ» более 9 лет занимается изготовлением и поставками железобетонных балок коллекторов. Из этих специальных опорных конструкций составляются сборные железобетонные коммуникационные коллекторы.



Принятые условные обозначения: Альбом РК 1101-87, cерия 3.006.1-3/83, вып. 1-3



Коллекторные тоннели или коммуникационные коллекторы представляют собой сборные проходные тоннели. Их предназначение – прокладка и обслуживание различных инженерных коммуникаций (подземные кабельные и телефонные сети, канализации, теплопроводы и т.д.). Благодаря использованию сетей коллекторов и тоннелей в одной конструкции можно компактно расположить несколько систем инженерных коммуникаций, которые не будут сообщаться с прочими сооружениями под землей.

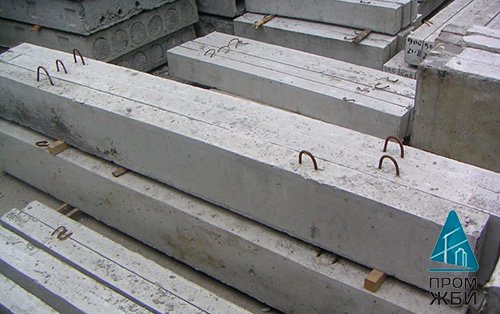

Балка коллектора - фото

Балки коллекторов из железобетона выполняют несущую функцию опоры при устройстве сборных коммуникационных тоннелей. Они служат для жесткого соединения стеновых блоков и плит перекрытий. Нагрузка, которую испытывают плиты, передается через балки на прочие элементы конструкции. Если они используются для устройства двухсекционных тоннелей, они располагаются так, чтобы опираться и на стенки, и на колонны. В этом случае передаваемые плитами перекрытий вертикальные нагрузки тоже воспринимаются и передаются балками.

Характеристики железобетонных балок коллекторов

Для изготовления плит перекрытий коллекторов используется тяжелый бетон класса по прочности B22,5.

Для соединения плит перекрытий и стеновых элементов применяется способ омоноличивания стыков.

Помимо выполнения работ по установленной документации, наши специалисты также изготавливают эти изделия на заказ в соответствии с Вашими потребностями. Температура воздуха и состояние грунта в районе, где будут использоваться балки коллекторов, непосредственно влияют на выбор класса бетона по водонепроницаемости и морозостойкости.

Армирование балок коллекторов производится объемными пространственными каркасами из арматурной стали. Для изготовления каркасов используется горячекатаная сталь периодического профиля A-I и A-III классов и обычная стальная проволока Bp-I класса.

Заказ железобетонных балок коллекторов

Наши железобетонные балки коллекторов отличаются высокими прочностными и эксплуатационными характеристиками. При этом цена на них свободна от наценок посредников.

Заказать балки коллекторов Вы можете в компании «Пром-ЖБИ». Наши менеджеры готовы принять Ваш заказ по электронной почте: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , по телефону +7 (800) 301-17-45 или по форме на нашем сайте.

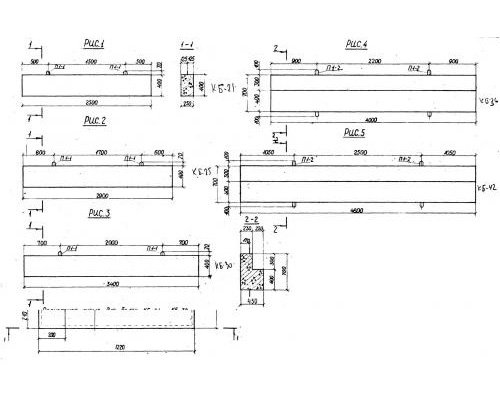

Балка коллектора - схема

Балки коллекторов cерия 3.006.1-3/83, вып. 1-3

Наименование
Длина, мм
Ширина, мм
Высота, мм
Вес, тонн
Объем бетона, куб.м
Сталь, кг
Класс бетона
Б 15-14,5 1860 200 350 0.33 0.13 14.02 В22,5
Б-15-9 1860 200 350 0.33 0.13 10.94 В22,5
Б 18-14,5 2160 200 350 0.38 0.15 24.14 В22,5
Б 18-9 2160 200 350 0.38 0.15 16.56 В22,5
Б 21-14,5 2460 200 350 0.43 0.17 33.23 В22,5
Б 21-9 2460 200 350 0.43 0.17 21.2 В22,5
Б 24-14,5 2760 200 350 0.48 0.19 52.47 В22,5
Б 24-9 2760 200 350 0.48 0.19 33.66 В22,5
Б 30-9 3360 200 350 0.58 0.23 59.44 В22,5
Б 36-11 4000 450 600 2.05 0.82 82.29 В22,5
Б 36-17 4000 450 600 2.05 0.82 165.93 В22,5
Б 42-12 4600 450 600 2.35 0.94 168.29 В22,5
Б 42-19 4600 450 600 2.35 0.94 299.39 В22,5
Б 48-14 5280 450 700 3 1.2 215.92 В22,5
Б 48-22 5280 450 700 3 1.2 390.47 В22,5
ПРТ 30-18 2980 500 350 1.28 0.51 76.92 В22,5
ПРТ 30-28 2980 500 350 1.28 0.51 108.14 В22,5
ПРТ 30-44 2980 500 350 1.28 0.51 216.94 В22,5

Балки коллекторов альбом РК 1101-87

Наименование
Длина, мм
Ширина, мм
Высота, мм
Вес, тонн
Объем бетона, куб.м
Сталь, кг
Класс бетона
КБ-21 2500 250 400 0.63 0.25 33.51 В22,5
КБ-25 2900 250 400 0.73 0.29 60.66 В22,5
КБ-30 3400 250 400 0.85 0.34 107.78 В22,5
КБ-36 4000 450 700 2.5 1 146.36 В22,5
КБ-42 4600 450 700 2.87 1.15 227.06 В22,5
