Коллекторы из объемных элементов

Компания «Пром-ЖБИ» более 9 лет производит и реализует коллекторы и тоннели из объемных элементов. С помощью этих сборных железобетонных изделий сооружается линейная часть трубопроводных тоннелей и коллекторов.



Принятые условные обозначения: Серия 3.006.1-3/83, вып. 1-3



Характеристики коллекторов из объемных элементов

В ассортименте компании «Пром-ЖБИ» представлены коллекторы из цельноформованных рамных секций типовых параметров: 1,5 х 1,9; 2,1 х 2,1; 2,5 х 2,5; 3,0 х 3,2 м. Объемные секции достигают в длину 3,6 м. Также наши специалисты изготавливают коллекторы из объемных элементов по индивидуальным чертежам.

Коллекторы, изготовленные из объемных элементов, обладают надежной защитой от протекания в них грунтовых и поверхностных вод. Расположенные над грунтовыми водами перекрытия объемных элементов коллекторов и тоннелей изолируют от влаги, покрывая их двумя слоями изола. На стены предварительно наносят битумную эмульсию. Избежать застоя воды в коллекторах и тоннелях позволяет продольный уклон (больше 0,002).

Если коллекторы и тоннели располагаются ниже уровня грунтовых вод, для защиты объемных элементов устраивается попутный дренаж и оклеенная изоляция. Объемные секции сопрягаются на расстоянии в четверть высоты самого изделия с помощью приваренных к закладным деталям косынок жесткости параллельно днищу. Впоследствии образовавшиеся стыки заполняет цементный раствор.

Изготовление коллекторов из объемных элементов

Технологические параметры изготовления коллекторов из объемных элементов строго отрегулированы и задокументированы в Серии 3.006.1-3/83 «Сборные железобетонные конструкции тоннелей» выпуске 2-1 «Тоннели из объемных элементов». Материалом для этих изделий является тяжелый бетон класса прочности B22,5. На присвоение класса водонепроницаемости и морозостойкости влияет режим эксплуатации готового изделия и климатические условия в строительном районе.

Армирование коллекторов из объемных элементов производится сварными сетками и плоскими каркасами, которые составляют единый пространственный каркас. Они изготавливаются из горячекатаной стали класса A-I и A-III и стальной проволоки класса Bp-I.

Заказ коллекторов из объемных элементов

В нашей компании «Пром-ЖБИ» Вы можете приобрести железобетонные коллекторы из объемных элементов по самым привлекательным ценам, свободным от наценок посредников. Наши менеджеры готовы принять Ваш заказ по электронной почте: Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript , по телефону +7 (800) 301-17-45 или по форме на нашем сайте.

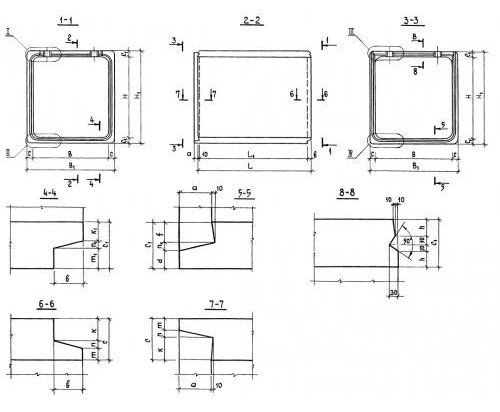

Коллектор из объемных элементов - схема

Коллекторы из объемных элементов. Серия 3.006.1-3/83, вып. 2-1

Наименование
Длина, мм
Ширина, мм
Высота, мм
Вес, тонн
Объем бетона, куб.м
Сталь, кг
Класс бетона
БО 15х21-11 3000 1500 2100 7.05 2.82 243.35 В22,5
БО 15х21-12 3000 1500 2100 7.05 2.82 300.74 В22,5
БО 15х21-15 3000 1500 2100 7.05 2.82 313.22 В22,5
БО 15х21-3 3000 1500 2100 5.7 2.32 171.24 В22,5
БО 15х21-5 3000 1500 2100 5.7 2.32 206.58 В22,5
БО 15х21-8 3000 1500 2100 5.7 2.32 248.1 В22,5
БО 18х21-11 3000 1800 2100 7.93 3.17 290.6 В22,5
БО 18х21-12 3000 1800 2100 7.93 3.17 342.94 В22,5
БО 18х21-15 3000 1800 2100 7.93 3.17 372.86 В22,5
БО 18х21-3 3000 1800 2100 6.58 2.63 189.54 В22,5
БО 18х21-5 3000 1800 2100 6.58 2.63 259.04 В22,5
БО 18х21-8 3000 1800 2100 6.58 2.63 288.9 В22,5
БО 21х21-11 3000 2100 2100 8.83 3.53 363.45 В22,5
БО 21х21-12 3000 2100 2100 8.83 3.53 434.16 В22,5
БО 21х21-15 3000 2100 2100 8.83 3.53 485.48 В22,5
БО 21х21-3 3000 2100 2100 7.43 2.97 225.7 В22,5
БО 21х21-5 3000 2100 2100 7.43 2.97 298.24 В22,5
БО 21х21-8 3000 2100 2100 7.43 2.97 343.54 В22,5
БО 21х24-11 2400 2100 2400 8.1 3.24 311.2 В22,5
БО 21х24-12 2400 2100 2400 8.1 3.24 402.86 В22,5
БО 21х24-15 2400 2100 2400 8.1 3.24 413.42 В22,5
БО 21х24-3 3000 2100 2400 8.68 3.47 231.44 В22,5
БО 21х24-5 3000 2100 2400 8.68 3.47 318.84 В22,5
БО 21х24-8 3000 2100 2400 8.68 3.47 335.16 В22,5
БО 24х21-11 2400 2400 2100 8.4 3.36 335.56 В22,5
БО 24х21-12 2400 2400 2100 8.4 3.36 424.22 В22,5
БО 24х21-15 2400 2400 2100 8.4 3.36 456.36 В22,5
БО 24х21-3 3000 2400 2100 9.08 3.63 230.16 В22,5
БО 24х21-5 3000 2400 2100 9.08 3.63 311.32 В22,5
БО 24х21-8 3000 2400 2100 9.08 3.63 385.12 В22,5
БО 24х24-11 2400 2400 2400 9.23 3.69 350.86 В22,5
БО 24х24-12 2400 2400 2400 9.23 3.69 447.87 В22,5
БО 24х24-15 2400 2400 2400 9.23 3.69 480.01 В22,5
БО 24х24-3 3000 2400 2400 10 4 254.62 В22,5
БО 24х24-5 3000 2400 2400 10 4 327.26 В22,5
БО 24х24-8 3000 2400 2400 10 4 389.26 В22,5
БО 24х30-11 1500 2400 3000 6.85 2.74 264.4 В22,5
БО 24х30-12 1500 2400 3000 6.85 2.74 336.25 В22,5
БО 24х30-15 1500 2400 3000 6.85 2.74 348.37 В22,5
БО 24х30-3 2400 2400 3000 9.58 3.83 284.79 В22,5
БО 24х30-5 2400 2400 3000 9.58 3.83 341.15 В22,5
БО 24х30-8 2400 2400 3000 9.58 3.83 403.89 В22,5
БО 30х21-11 1500 3000 2100 7.68 3.07 293.8 В22,5
БО 30х21-12 1500 3000 2100 7.68 3.07 332.1 В22,5
БО 30х21-15 1500 3000 2100 7.68 3.07 376.88 В22,5
БО 30х21-3 2400 3000 2100 9.93 3.97 240.12 В22,5
БО 30х21-5 2400 3000 2100 9.93 3.97 336.54 В22,5
БО 30х21-8 2400 3000 2100 9.93 3.97 416.84 В22,5
БО 30х24-11 1500 3000 2400 8.08 3.23 319.52 В22,5
БО 30х24-12 1500 3000 2400 8.08 3.23 363.32 В22,5
БО 30х24-15 1500 3000 2400 8.08 3.23 393.88 В22,5
БО 30х24-3 2400 3000 2400 10.4 4.16 257.96 В22,5
БО 30х24-5 2400 3000 2400 10.4 4.16 356.98 В22,5
БО 30х24-8 2400 3000 2400 10.4 4.16 473.46 В22,5
БО 30х30-11 1500 3000 3000 8.8 3.52 327.3 В22,5
БО 30х30-12 1500 3000 3000 8.8 3.52 416.1 В22,5
БО 30х30-15 1500 3000 3000 8.8 3.52 441.82 В22,5
БО 30х30-3 2400 3000 3000 11.38 4.55 334.8 В22,5
БО 30х30-5 2400 3000 3000 11.38 4.55 445.1 В22,5
БО 30х30-8 2400 3000 3000 11.38 4.55 516.58 В22,5

Отправить запрос на продукцию
