Стаканы для крепления крышных вентиляторов и дефлекторов

ООО "Про ЖБИ" производит и реализует стаканы для крепления крышных вентиляторов, дефлекторов и зонтов диаметрами 400, 720, 1020, 1220 и 1420 мм для установки на покрытия со стальным профилированным настилом.

Стакан для крепления крышного вентилятора, дефлектора или зонта предназначен для установки вентилятора, дефлектора или зонта. Сборный стакан типа СБ, представляет собой железобетонное изделие с закладными деталями для крепления крышных вентиляторов и дефлекторов в одноэтажных зданиях. Монтаж стакана осуществляется в плиты перекрытия со специальными отверстиями. Задачей стакана серии 1.494-24 вып 1 является как перенос нагрузок от веса агрегатов, так и поглощение вибраций и шума.



Принятые условные обозначения: Серия 1.494-24 Выпуск 1
СБ XX.YY-ZZ
СБ - стакан железобетонный
XX - цифра отверстия в дециметрах
YY - марки стаканов
ZZ - вид устанавливаемого устройства

Маркировка изделия

    Согласно серии 1.494 24 вып 1 стаканы для крепления крышных вентиляторов, дефлекторов и зонтов маркируется цифробуквенной комбинацией:
  • СБ - стакан железобетонный;
  • цифра - диаметр отверстия в дециметрах;
  • марки стаканов с буквой «А» - в покрытиях с уклоном кровли от нуля до 5% применяются стаканы с горизонтальной нижней гранью. Марки стаканов с буквой «Б» - в покрытиях с уклоном от 5 до 12, 5% – с уклоном нижней грани 8, 3%;
  • цифра - вид устанавливаемого устройства 1 - дефлекторы и зонты, 2 и 3 - крышные вентиляторы. Кроме шифра изделия на поверхность стакана наносятся данные о массе изделия и дате изготовления.

Конструктивные решения

    В сборе стакан серия 1.494 24 вып 1 состоит из корпуса и четырехгранного или восьмигранного кожуха, который облегчает наклейку кровельного ковра, примыкающего к стакану. Корпус стакана представляет собой цилиндр из вальцованного стального листа, к которому в верхней части приваривается опорное кольцо, а в нижней части - опорные элементы стакана. Верхнее опорное кольцо предназначено для опирания на него вентиляторов и патрубков вентиляционных шахт, а также для обеспечения жесткости корпуса стакана и выполняется из вальцованных горячекатаных уголков и приваривается к корпусу стакана. Кожух стакана выполняется из тонколистовой стали двумя отдельными элементами, присоединяемыми к корпусу. Упрочнение стакана достигается сварными стальными сетками, форма стакана сборная - внешний опорный и внутренний стаканы соединены воедино. Внешний стакан устанавливается в отверстие железобетонной плиты на стадии укладки кровли. Внутренний стакан фиксирует вентилятор, поглощая вибрации и шумы.

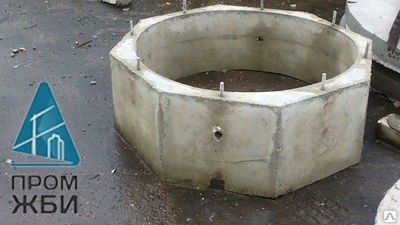

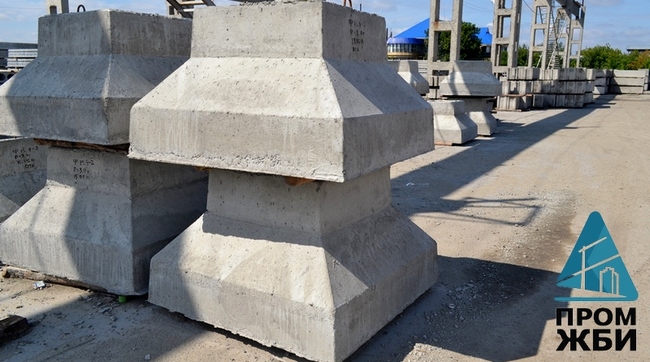

стакан для крепления крышек вентиляторов1

стакан для крепления крышек вентиляторов2

Область применения

    Конструкции стаканов разработаны для крепления крышных вентиляторов по ГОСТ 10616-73 применительно к зданиям:
  • с покрытиями со стальным профилированным настилом по ГОСТ 24045-86;
  • возводимых в районах с расчетной температурой наружного воздуха минус 40 ̊ С и выше;
  • с газовой средой;
  • неагрессивной и слабоагрессивной.

Компания «Промышленные Железобетонные Изделия» может изготовить стаканы для крепления крышных вентиляторов, дефлекторов и зонтов различных диаметров по Вашим чертежам. Имея огромный опыт в производстве и продаже железобетонных изделий, мы гарантируем максимально быстрое и корректное оказание работ и услуг.

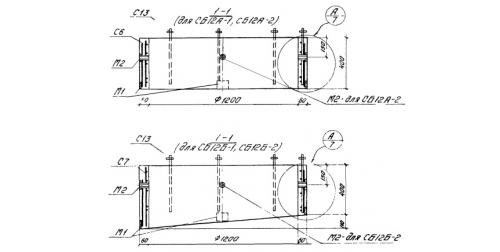

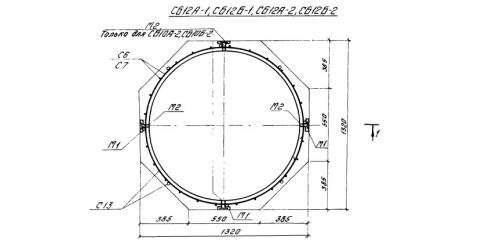

стакан для крепления крышек вентиляторов схема1стакан для крепления крышек вентиляторов схема2

Стаканы для крепления крышек вентиляторов, дефлекторов и зонтов Серия 1.494-24

Наименование
Номенклатура
Габариты (l,b,h), мм
Объем, м3
Вес, т
СБ 10
СБ 10 А-1 1120*1120*400 0,1 0,25
СБ 10 А-2 1120*1120*400 0,1 0,25
СБ 10 Б-1 1120*1120*400 0,11 0,28
СБ 10 Б-2 1120*1120*400 0,11 0,28
СБ 12
СБ 12 А-1 1320*1320*400 0,13 0,325
СБ 12 А-2 1320*1320*400 0,13 0,32
СБ 12 Б-1 1320*1320*400 0,16 0,4
СБ 12 Б-2 1320*1320*400 0,16 0,4
СБ 14
СБ 14 А-1 1570*1570*400 0,16 0,4
СБ 14 А-2 1570*1570*400 0,16 0,4
СБ 14 Б-1 1570*1570*400 0,19 0,48
СБ 14 Б-2 1570*1570*400 0,19 0,48
Ц 1-1 1570*1570*400 0,19 0,48
СБ 4
СБ 4 А-1 520*520*400 0,06 0,15
СБ 4 Б-1 520*520*400 0,06 0,16
СБ 7
СБ 7 А-1 820*820*400 0,12 0,29
СБ 7 А-2 820*820*400 0,12 0,29
СБ 7 А-3 820*820*450 0,13 0,31
СБ 7 Б-1 820*820*400 0,13 0,32
СБ 7 Б-2 820*820*400 0,13 0,32
СБ 7 Б-3 820*820*450 0,14 0,34
Ц 1-2 820*820*400 0,12 0,29
ЦБ 7-4.5 820*820*450 0,14 0,34
