Неподвижные щитовые опоры

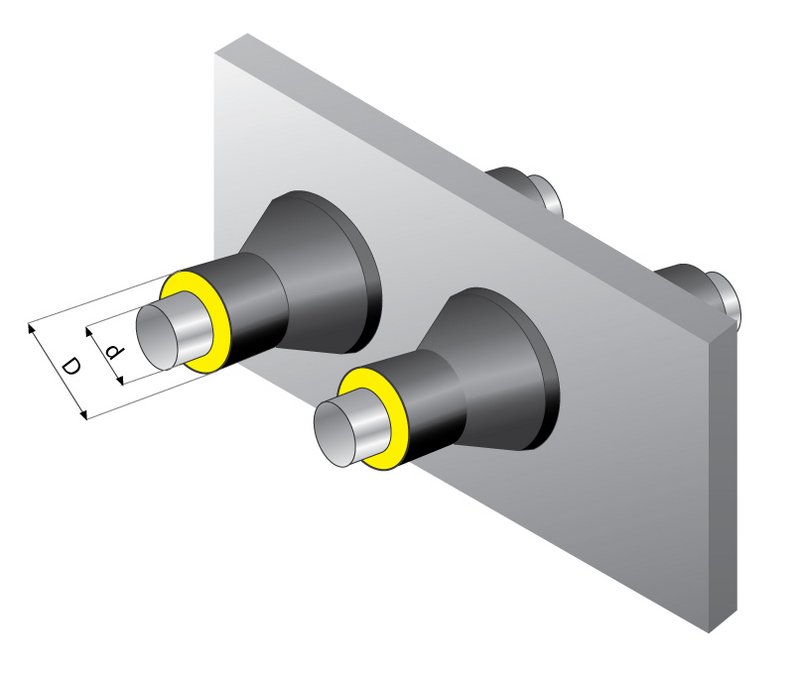

Неподвижная щитовая опора представляет собой железобетонное изделие, которое является незаменимым элементом трубопровода. Благодаря именно этой составляющей части, системы труб характеризуются прочностью, надежностью и долговечностью.

Неподвижная щитовая опора ППУ предназначается непосредственно для распознавания и сглаживания усилий, которые воздействуют на трубопровод нерегулярным температурным режимом. Кроме этого, высококачественное железобетонное изделие фиксирует трубопроводы. Благодаря неподвижной щитовой опоре трубопроводы не деформируются и не изменяют своего положения под воздействием веществ, которые оказывают на них сильное влияние.

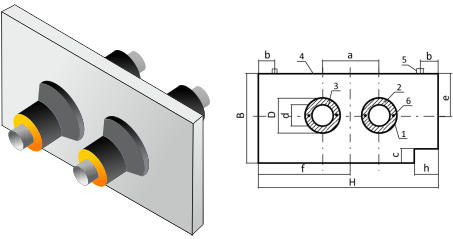

Принятые условные обозначения: Серия 5.903.13
t – стальная труба: электросварная, ВГП, бесшовная, оцинкованная;
d – диаметр стальной трубы;
s – толщина стенки стальной трубы;
D - диаметр оболчки-трубы;
n – тип изоляции ППУ по ГОСТу 30732-2006;
а - межосевое расстояние;
H - длина плиты;
B - высота плиты;
ППУ – теплоизоляция из пенополиуретана;
ПЭ – полиэтиленовая оболочка;
ОЦ - оцинкованная оболочка или труба;
эл/св - электросварная труба;
б/ш - бесшовная труба;
ВГП - ВодоГазоПроводная труба;
СОДК - система оперативного дистанционного контроля.

Неподвижная щитовая опора применяется для труб и тепловых сетей, где требуется подземная и надземная прокладка. Также железобетонные изделия являются неотъемлемым элементом при прокладке в непроходных каналах, где размещаются опоры вне камер. Исходя из этого, монтаж трубопровода производится с правильно распределенной нагрузкой на опоры в строго установленных местах.

Железобетонные неподвижные щитовые опоры производятся в соответствии с ГОСТом 26438-85. Данные изделия по праву считаются высококачественными и долговечными в сроке своей эксплуатации.

неподвижные щитовые опоры
Наружный диаметр стальной трубы
Условный диаметр стальной трубы
Стандартная толщина стенки стальной трубы
ТИП 1
ТИП 2
Длина патрубка
Габариты железобетонного щита
Диаметр ПЭ оболочки
Диаметр ПЭ оболочки
Длина
Высота
Толщина
Межосевое расстояние
d,мм d,мм s,мм D,мм D,мм L,мм H,мм B,мм s,мм a,мм
32 25 2,0 90 110 1300 1000 2000 150 400
38 32 2,8 110 125
45 40 2,8 110 125
57 50 3,5 125 140
76 70 3,5 140 160
89 80 4,0 160 180
108 100 4,0 180 200
133 125 4,5 225 250 500
159 150 4,5 250 280
219 200 6,0 315 355 1500 1500 2500 200 600
273 250 7,0 400 450
325 300 7,0 450 500 700
426 400 7,0 560 630 2000 3500 250 800
530 500 7,0 630 710 1000
630 600 8,0 800 900 1800 2200 4200 300 1300
720 700 8,0 900 1000 1400
820 800 8,0 1000 1100 2500 5500 350 1400
920 900 10,0 1100 1200 1950 1600
1020 1000 11,0 1200 - 1700
Наименование продукции
Наружный диаметр стальной трубы
Диаметр оболочки
Размеры щита
Межосевое расстояние
Максимальное осевое усилие на опору*
Масса изделия с изоляцией
Тип 1
Тип 2
Шири-
на,Н
Высо-
та,В
Толщи
-на,
d , мм D , мм мм мм т кг
НО 1-1П ППУ-П с ОДК 57/125 57 125 1000 2000 150 400 8,5 750 770
НО 1-1П ППУ-П с ОДК 57/140 140
НО 1-1П ППУ-П с ОДК 76/140 76 140 775
НО 1-1П ППУ-П с ОДК 76/160 160
НО 1-1П ППУ-П с ОДК 89/160 89 160 785
НО 1-1П ППУ-П с ОДК 89/180 180
НО 1-1П ППУ-П с ОДК 108/180 108 180 800
НО 1-1П ППУ-П с ОДК 108/200 200
НО 1-2П ППУ-П с ОДК 133/225 133 225 500 10,5 1700 1810
НО 1-2П ППУ-П с ОДК 133/250 250
НО 1-2П ППУ-П с ОДК 159/250 159 250 1840
НО 1-2П ППУ-П с ОДК 159/280 280
НО 2-1П ППУ-П с ОДК 219/315 219 315 1500 2500 200 600 20,0 1890
НО 2-1П ППУ-П с ОДК 219/355 355
НО 2-1П ППУ-П с ОДК 273/400 273 400 1900
НО 2-1П ППУ-П с ОДК 273/450 450
НО 2-2П ППУ-П с ОДК 325/450 325 450 700 24,0 3900 4140
НО 2-2П ППУ-П с ОДК 325/500 500
НО 3-1П ППУ-П с ОДК 426/560 426 560 2000 3500 250 800 45,0 4170
НО 3-1П ППУ-П с ОДК 426/630 630
НО 3-2П ППУ-П с ОДК 530/710 530 710 1000 50,0 6300 6850
ЩНО 600П ППУ-П с ОДК 630/800 630 800 2200 4200 300 1300 81,0 6000 6630
ЩНО 700П ППУ-П с ОДК 720/900 720 900 1400 92,0 10800 11600
ЩНО 800П ППУ-П с ОДК 820/900 820 900 2500 5200 350 1400 137,0 10600 11650
ЩНО 1000П ППУ-П с ОДК 1020/1200 1020 1200 1700 180,0 10300 11800

Компания «Промышленные Железобетонные Изделия», имея огромный опыт в производстве и продаже железобетонных изделий, предлагает купить неподвижные щитовые опоры для трубопровода и гарантирует максимально быстро и корректно оказать все предоставляемые работы и услуги. Цена по запросу. Наличие по запросу.
